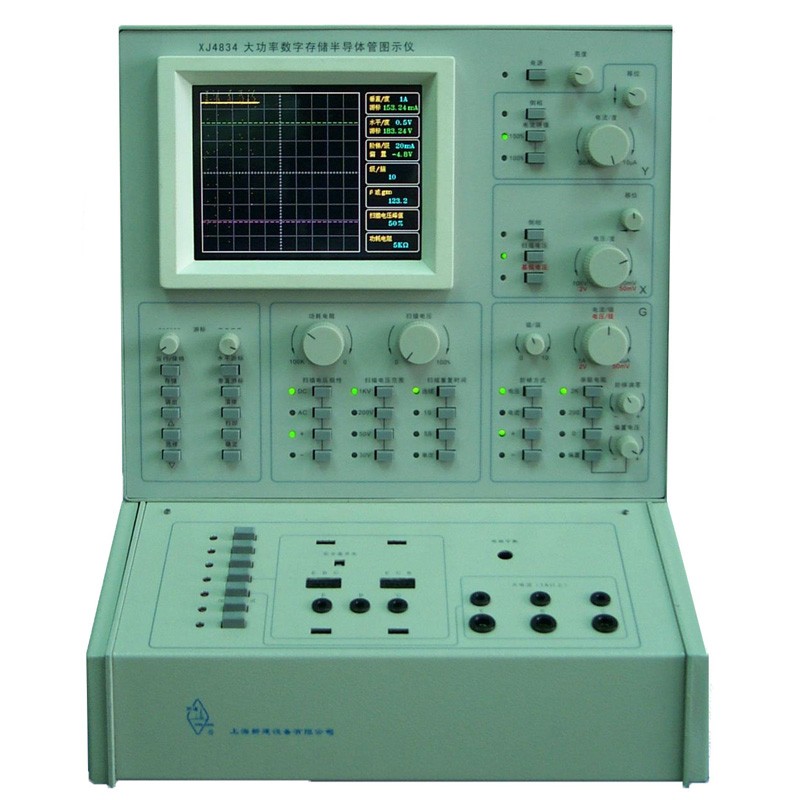

XJ4834/4833型大功率數字存儲半導體管圖示儀
本機是新一代數字化測量?jī)x器，具有最大400A/200A的集電極電流和1000V的集電極掃描電壓輸出。
采用大電流脈沖、采樣、存儲等技術，滿足對大功率半導體管特性進行圖示、參數測量。能對大功率
半導體管特性進行分析、參數挑選、配對等，并具有計算機接口、可打印輸出,
并可將測試結果存儲、
1. 具有存儲功能，存儲的特性曲線可存儲、調用、打印;
2. 具有控制件檔級預置、調用功能;
3. 能從顯示屏上讀出面板檔級值，能用游標讀出有關測試結果;
4. 具有單次測試、可變周期測試方法;
6. 采用6.4英寸(640×480)TFT彩色液晶屏;
7. 具有20A以下的標配夾具，大電流設有專用引出端。
1.集電極掃描電源
方式
高電壓方式
大電流方式（脈沖）
峰值功率
3W
30W
300W
3000W
集電極峰值電流
25mA
0.25A
10A
400A
最大峰值電壓
1000V
200V
50V
30V
脈沖寬度：250μs±10%
2. 集電極電流范圍(Ic)
10μA～50A/div 按1.2.5進制分21檔
10μA～0.5A/div 誤差≤±3%
1A～50A/div 誤差≤±5%
3. 集電極電壓范圍(Vc)
50mV～100V/div 按1.2.5進制分11檔
50mV～10V/div 誤差≤±3%
20V～100V/div 誤差≤±5%
4. 基極信號
階梯電流范圍(IB)
2μA/級～2A/級 按1.2.5進制分19檔
2μA/級～50mA/級 誤差≤±3%
0.1A/級～2A/級 誤差≤±5%
階梯電壓范圍(VB)
50mV～2V/級 按1.2.5進制分6檔，各檔誤差≤±3%
5. 其他特性
階梯級數 0～10級連續可調
階梯極性 正或負
6. 顯示系統 6.4英寸TFT彩色液晶屏
7. 接 口 USB接口
8. 一般性能
使用電源: AC220V/50Hz
視在功率: 約400VA
外形尺寸: 325B×395H×630Dmm
重 量: 約30kg
