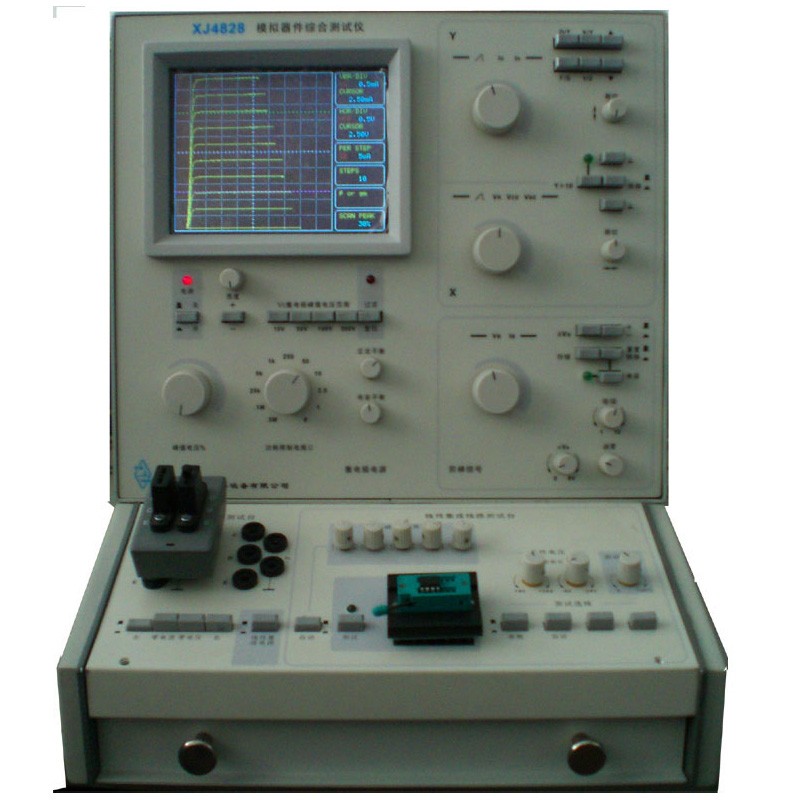

XJ4828型模擬器件綜合測試儀
特點：
- 采用彩色LCD顯示
- 具有數字存儲功能
- 能滿足對半導體管特性、三端穩壓集成電路進行圖示、參數測量
- 能對模擬器件進行分析、參數挑選、配對等
- 半導體管測試單元能滿足對二極管、三極管、場效應管、VMOS等器件的直流參數的特性測試。
- 三端穩壓器測試單元能測試被測器件靜態特性和負載特性曲線
- 線性集成電路測試單元具有“手動”和“自動”兩種測試模式。
- 能對模擬運算放大器、比較器常用指標進行綜合測試，直觀地顯示其最大不失真輸出幅度。
- 具有過載保護功能，能自動保護被測器件和測試儀器
- 帶計算機接口(USB)
主要技術指標
線性集成電路測試
失調電壓： 0～60mV 誤差±5%讀＋2字
失調電流： 0～10μA 誤差±5%讀＋2字
輸入偏置電流： 0～10μA 誤差±5%讀＋2字
差模開環增益： 60～99.9dB 誤差±5%讀＋2字
100～110dB 誤差±7%讀＋2字
共模抑制比： 60～99.9dB 誤差±5%讀＋2字
100～110dB 誤差±7%讀＋2字
最大輸出幅度： ±4V～±24V 誤差±7%讀＋2字
靜態消耗電流： 0～20mA 誤差±5%讀＋2字
半導體管測試
集電極電壓： 0.05V/div～50V/div 誤差 ±3％
二極管測試電壓： 0～3000V (配選購件) 誤差 ±5％
基極電壓： 0.05V～1V/ div 誤差 ±3％
集電極電流： 10μA～1A/div 誤差 ±3％
集電極漏電流： 0.2μA～5μA/div 誤差 ±3％～10％
階梯電壓： 0.05V～1V/級 誤差 ±3％
階梯電流： 0.2uA～50mA/級 誤差 ±5％～7％
△Ub ： ±8V
功耗限制電阻: 0～500KΩ 誤差 ±10％
一般性能
使用電源 AC 220V/50Hz
視在功率 80VA
外形尺寸 300B×360H×530Dmm
重 量 19kg
