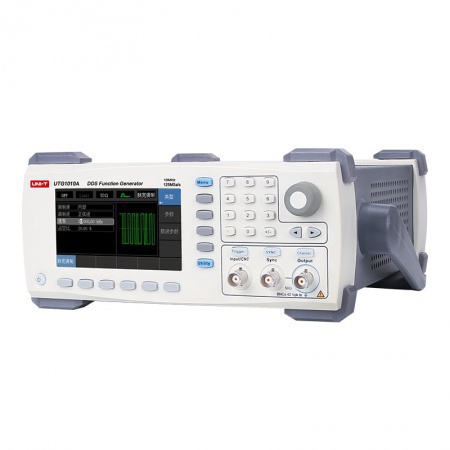

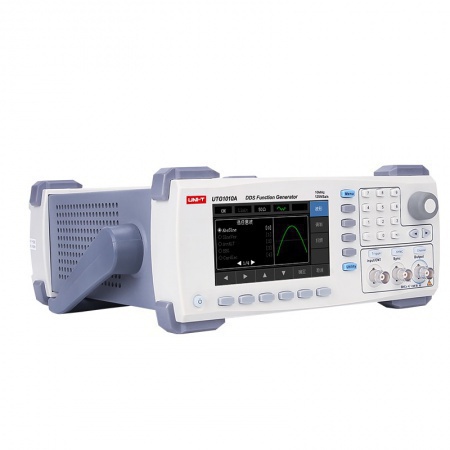

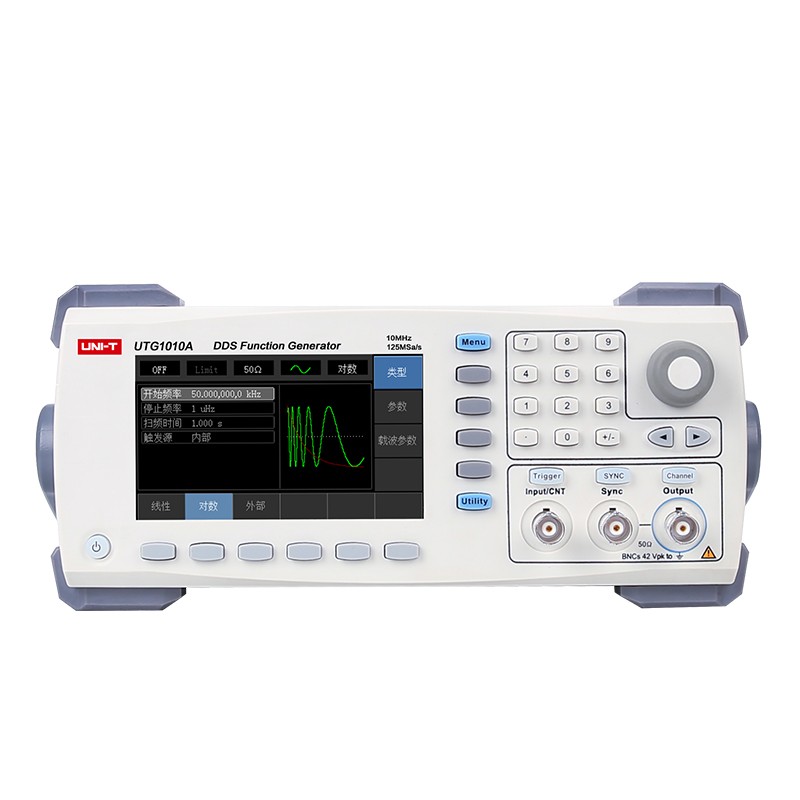

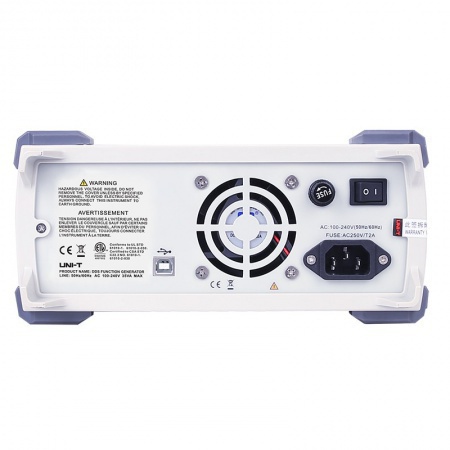

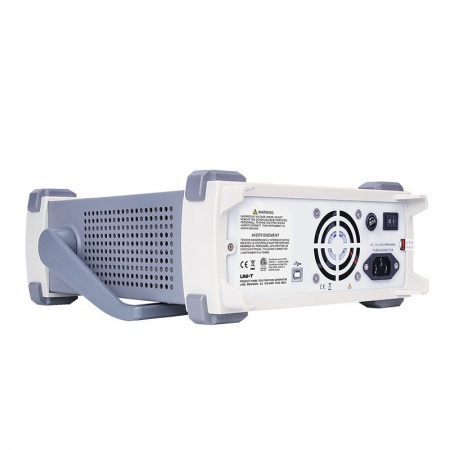

型號：UTG1010A 函數/任意波形發生器
UTG1010A函數/任意波形發生器使用直接數字合成技術產生精確、穩定的波形輸出，有低至1μHz的分辨率，在做任何設置操作時候可以根據界面菜單選擇對應的操作按鍵，進行各種設置。數字鍵區、旋鈕可更加方便的配合調整各參數，如頻率、幅度、偏置，還可以通過旋鈕從當前參數切換到其他需要設置的參數；通過數字鍵輸入數字后可直接選擇電壓值單位Vpp、Vrms、dBm或高低電平輸入電壓值。UTG1010A函數/任意波形發生器，除具有基本波形信號的輸出外還具有豐富的調制能力，如AM、PM、FM、ASK、FSK、PWM，可用內部或外部的源來進行調制波形；并能用可編程頻率標記信號進行線性或?qū)?shù)掃描?？删幊痰耐徊〝?shù)和閘門能使您進一步定制信號。對于應用系統，可通過連接USB接口進行波形采集、波形分析等
主要特性：
10MHz的正弦波輸出，全頻段1μHz的分辨率
5MHz的脈沖波形，上升、下降時間可調
125MSa/s采樣速度和14bit垂直分辨率
標配等性能雙通道
16個非易失波形存儲
豐富的調制類型：AM、FM、PM、ASK、FSK、PWM
4.3寸高分辨率TFT彩色液晶顯示
標準配置接口：USB Device
技術指標：
型號 | UTG1010B |
指標類型 | 指標參數 |
通道數 | 單通道 |
通道帶寬 | 10MHz |
采樣率 | 125MS/s |
垂直分辨率 | 14bits |
波形 | 正弦波、方波、三角波、脈沖波、斜波、噪聲、任意波(固定16組) |
掃描方式 | 線性、對數、外掃描 |
調制類型 | AM、FM、PM、ASK、FSK、PSK、PWM |
輸出特性 |
輸出阻抗 | 50Ω/高阻 |
幅度范圍 | 1mVpp～10Vpp （50Ω） |
2mVpp～20Vpp （高阻） |
精度（1kHz正弦波） | 幅度設置值的1%±2 mV |
直流偏移范圍 | -5Vpp～5Vpp(50Ω)（AC+DC） |
-10Vpp～10Vpp(高阻)(AC+DC) |
偏移精度 | 偏置設置值的±1% ± 幅度設置值的0.5%±2 mV |
幅度分辨率 | 1mV |
幅度平坦度 | ＜100kHz0.1dB |
100kHz～10MHz 0.2dB |
正弦波 |
頻率范圍 | 1μHz～10MHz |
分辨率 | 1μHz |
諧波失真（典型值） | 測試條件：輸出功率0dBm |
DC～20kHz -55dBc |
20kHz～1MHz -50dBc |
1MHz～10MHz -40dBc |
總諧波失真（典型值） | DC～20kHz，1Vpp＜0.2% |
方波/脈沖波 |
頻率范圍 | 1μHz～5MHz |
頻率范圍分辨率 | 1 μHz |
上升/下降時間 | ＜24ns（典型值，1kHz，1Vpp） |
過沖（典型值） | ＜2% |
占空比 | 0.01%～99.99% |
最小脈寬 | ≥80ns |
抖動（典型值） | 1ns+周期的100ppm |
三角波/斜波 |
頻率范圍 | 1μHz～400kHz |
頻率范圍分辨率 | 1μHz |
非線性度 | 1%±2mV（典型值，1kHz，1Vpp，對稱性50%） |
斜波對稱性 | 0.0%-100.0% |
最小邊沿時間 | ≥400ns |
任意波 |
任意波 | 頻率范圍：1μHz至 2 MHz |
內部存儲位置(固定)：16組 |
AbsSine、AmpALT、AttALT、Gaussian
Monopulse、GaussPulse、SineVer、StairUd、Trapezia、LogNormal、Sinc、 |
心電圖、腦電圖、指數上升、指數下降、Lorentz、D-Lorentz |
AM調制 |
載波 | 正弦、方波、斜波、任意波 |
源 | 內部/外部（前面板BNC） |
調制波 | 正弦、方波、上升斜波、下降斜波、噪聲、任意波 |
調制頻率 | 2mHz～50kHz |
調制深度 | 0%～120% |
FM調制 |
載波 | 正弦、方波、斜波、任意波 |
源 | 內部/外部（前面板BNC） |
調制波 | 正弦、方波、上升斜波、上升斜波、噪聲、任意波 |
調制頻率 | 2mHz～50kHz |
頻偏 | 5MHz(最大) |
PM調制 |
載波 | 正弦、方波、斜波、任意波 |
源 | 內部/外部（前面板BNC） |
調制波 | 正弦、方波、上升斜波、下降斜波、噪聲、任意波 |
調制頻率 | 2mHz50kHz |
相偏 | 0°～360° |
ASK調制 |
載波 | 正弦、方波、斜波、任意波 |
源 | 內部/外部（前面板BNC） |
調制波 | 50%占空比的方波 |
調制頻率 | 2mHz～100kHz |
FSK調制 |
載波 | 正弦、方波、斜波、任意波 |
源 | 內部/外部（前面板BNC） |
調制波 | 50%占空比的方波 |
調制頻率 | 2mHz～100kHz |
PSK調制 |
載波 | 正弦、方波、斜波、任意波 |
源 | 內部/外部（前面板BNC） |
調制波 | 50%占空比的方波 |
調制頻率 | 2mHz～100kHz |
PWM調制 |
載波 | 脈沖波 |
源 | 內部/外部（前面板BNC） |
調制波 | 正弦、方波、上升斜波、下降斜波、噪聲、任意波 |
調制頻率 | 2mHz～20kHz |
寬度偏差 | 脈沖寬度的0%~49.99% |
掃頻 |
