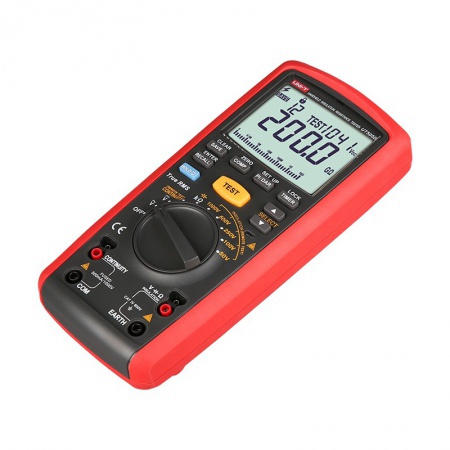

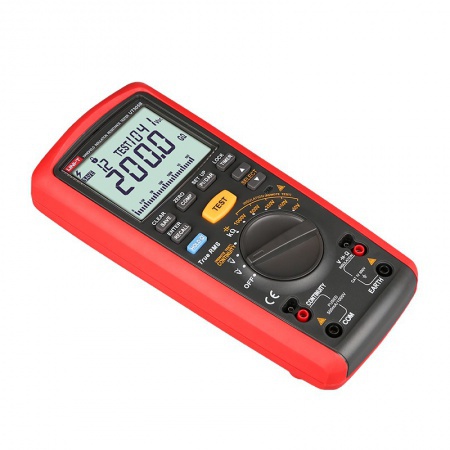

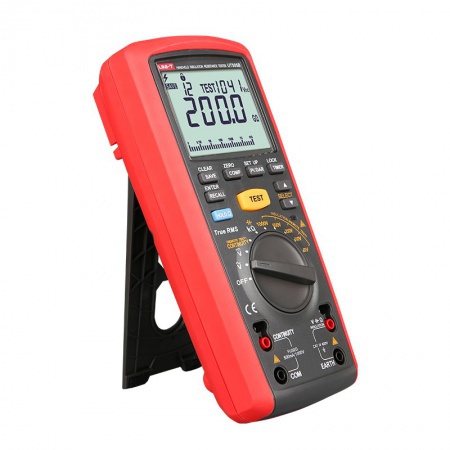

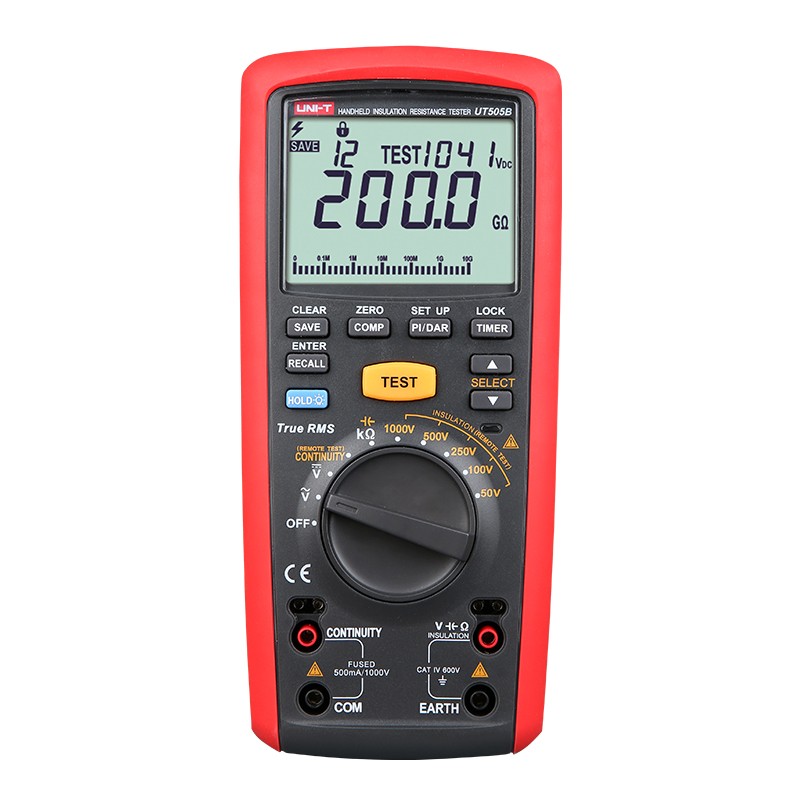

型號：UT505B 手持式絕緣電阻測試儀
產品介紹：
UT505系列是一款集數字萬用表和數字絕緣測試儀為一體的真有效值手持式絕緣電阻測試表。包含交直流電壓測試(真有效值)、頻率測試、電阻測試、電容測試、
CONTINUITY(連續性)測試和絕緣電阻測試等功能。具有一鍵測量極化指數(PI)和絕緣吸收比（DAR）功能，自動計算絕緣電阻比率，并以此數據來判定絕緣狀況的優劣。應用于各種精密工具，包括電機、電纜、馬達、變壓器、開關、電器等各種電氣設備及絕緣材料的絕緣電阻的測試。
產品特點：
1.大型6000字讀數顯示屏，帶模擬條顯示
2.具有PI極化/DAR絕緣吸收比指數測量，自動計算電阻比率
3.COMP比較功能，絕緣電阻測量設定通過/失敗比較值
4.具有啟動鎖定/定時測量功能，六組定時時間可選
5.具有99組儲存/調用功能
6.自動釋放電壓功能，提高用戶操作安全性
7.步進功能:每個功能檔位50%~120%的步進絕緣輸出電壓
8.數據保持，測量讀數保持模式
9.自動關機,節省電池電量
10.背光燈功能便于在陰暗光線下操作
11.支持遙控表筆測量，可單手操作
12.帶電測試/高壓輸出警報功能
13.連續性導通測量功能，用于測試被測導體的低阻值
14.漏電流顯示功能
15.USE自檢，自動保險絲檢測/警告
16.表符合UL及CE歐洲共同體（European Union）標準
技術指標：
|
基本功能 |
量程 |
基本精度 |
|
型號 |
|
UT505B |
|
絕緣電阻(Ω) |
輸出電壓 |
50V/100V/250V/500V/1000V |
0%～10% |
|
50V |
0.01MΩ～50.0MΩ |
±(3%+3) |
|
50.0MΩ～1.0GΩ |
±(3%+3) |
|
1.0GΩ～10GΩ |
±(10%+3) |
|
100V |
0.01MΩ～100.0MΩ |
±(3%+3) |
|
100.0MΩ～1.0GΩ |
±(3%+3) |
|
1.0GΩ～20GΩ |
±(10%+3) |
|
250V |
0.01MΩ～200.0MΩ |
±(1.5%+5) |
|
200.0MΩ～1.0GΩ |
±(1.5%+5) |
|
1.0GΩ～50GΩ |
±(10%+3) |
|
500V |
0.01MΩ～500MΩ |
±(1.5%+5) |
|
500MΩ～1.0GΩ |
±(1.5%+5) |
|
1.0GΩ～100GΩ |
±(10%+3) |
|
1000V |
0.1MΩ～2000MΩ |
±(1.5%+5) |
|
2.0GΩ～9.9GΩ |
±(5%+3) |
|
10.0GΩ～20GΩ |
±(7%+3) |
|
20GΩ～200GΩ |
±(20%+3) |
|
負載電流 |
50V(R=50KΩ) 1mA |
0%～10% |
|
100V(R=100KΩ) 1mA |
0%～10% |
|
250V(R=250KΩ) 1mA |
0%～10% |
|
500V(R=500KΩ) 1mA |
0%～10% |
|
1000V(R=1MΩ) 1mA |
0%～10% |
|
短路電流 |
<2mA |
|
漏電流(A) |
10 ～ 2000 μA |
±(10%+3) |
|
低電阻(Ω) |
0.01Ω～20.00KΩ(大約5.0V/>200mA) |
|
|
0.01Ω～100Ω(大約5.0V/>200mA/20mA可選擇) |
±(1.5%+3) |
|
通用電阻（kΩ） |
0.01kΩ～1000KΩ |
±(3%+2) |
|
直流電壓(V) |
0.0V～600.0V |
±(2%+2) |
|
交流電壓(V) |
0.0V～600.0V |
±(2%+3) |
|
頻率(Hz) |
45～450 Hz |
±(0.1%+3) |
|
電容(F) |
100 pF ～10 μF |
±(5%+5) |
|
最大顯示 |
|
6000 |
|
自動量程 |
|
√ |
|
真有效值 |
|
√ |
|
步進電壓 |
50%～120%量程內與10%步進 |
√ |
|
吸收比(DAR) |
60S/15s和60s/30s |
√ |
|
極化指數(PI) |
|
√ |
|
定時測量 |
|
√ |
|
高壓報警 |
|
√ |
|
自動放電 |
|
√ |
|
FUSE自檢 |
|
√ |
|
模擬條 |
|
√ |
|
自動關機 |
|
√ |
|
蜂鳴器報警 |
|
√ |
|
數字保持 |
|
√ |
|
數據存儲 |
|
99組 |
|
|
|
|
