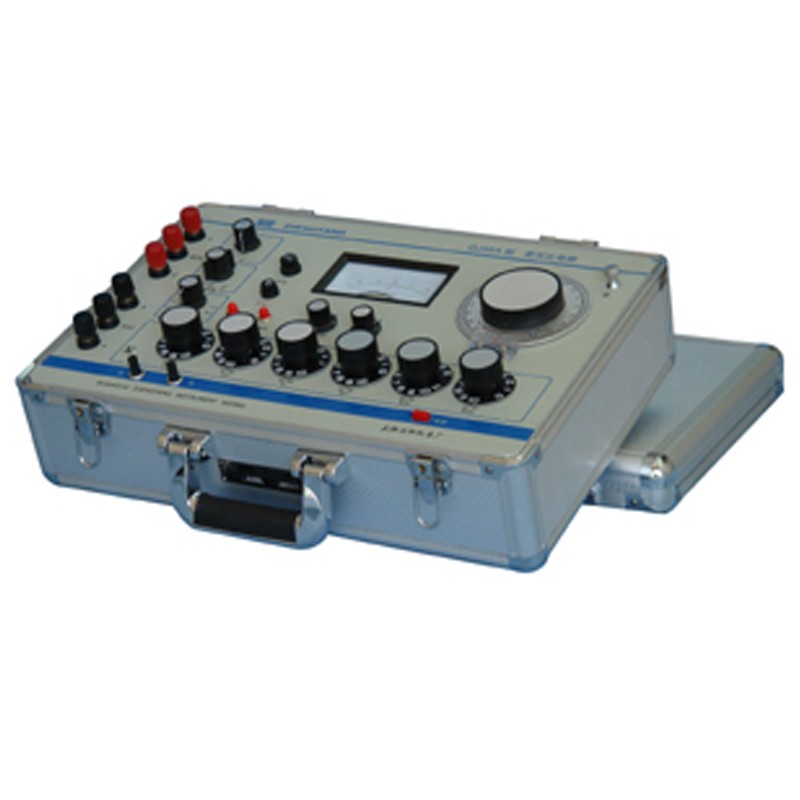

QJ35A型、QJ35B型變壓比電橋是原QJ35型變壓比電橋的改型產品，能直接測量變壓器的變壓比和相對誤差。它們不僅保持原QJ35的優點和操作方法還省去了調壓器、電壓指示表和外接升壓變壓器等，簡化操作步驟，加快測試速度，提高儀器可靠性。是制造、使用、維修單位對大、中、小型各類電力變壓器互感器測試的必備設備。
型號 技術指標 | QJ35A | QJ35B |
中小功率(L) Middle Small Power | 大功率低變比(H) High Power Low Transmit Ratio |
K | (變壓比)測量范圍 Transformation Measuring Range | 1.020~1111.120 | 1.020~111.120 | 1.020~11.120 |
基本誤差測量范圍 Threshold Error Range | Elim(K)±0.2%K | Elim(K)±0.2%K |
δ | 相對誤差測量范圍 Relative Error Range | -2%~+2% | -2%~+2% |
基本誤差 Threshold Error | Elim(δ)±0.2%δ | Elim(δ)±0.2%δ |
V | 試驗電壓 Selector | 高壓側輸入電壓 Voltage at high input Voltage side | AC5V~500V | AC5V~550V | AC50V~550V |
低壓側輸入電壓 Voltage at low output current side | (當×100盤示值為0) AC5V/K | AC5V | AC50V |
(當×100盤示值為1~10)AC5V~0.5V/K |
外形尺寸Dimension：430×140×300（mm）W×H×L 重量Weight：8kg
* QJ35B增加了大功率低變比變壓器測試功能。適應電力變壓器行業不斷發展需要。
* QJ35A、QJ35B的體積小為原QJ35的1/2，重量輕為原QJ35的1/3，造型美觀。
* 操作時只要將K值調到預計值后,按二個按鈕和轉動滑盤即可直讀差值(與用QJ44電橋同樣方便)。
* 采用高靈敏度交流指零儀，抗干擾能力強，測試精度高。
