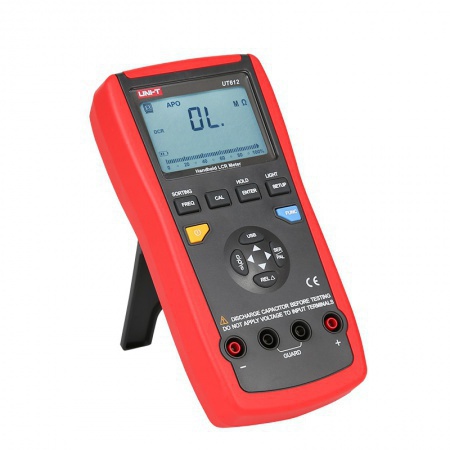

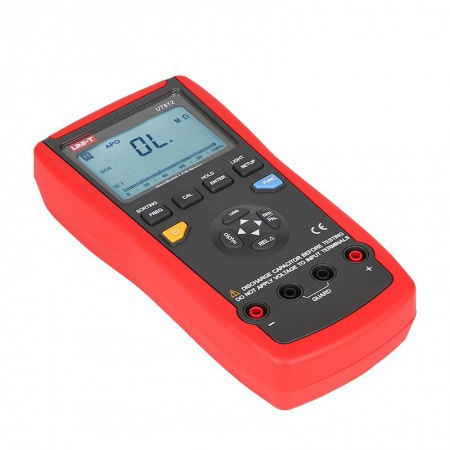

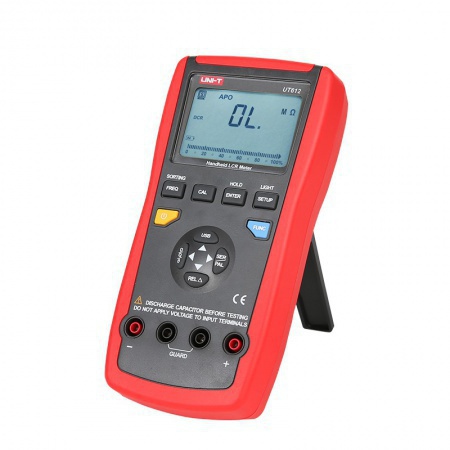

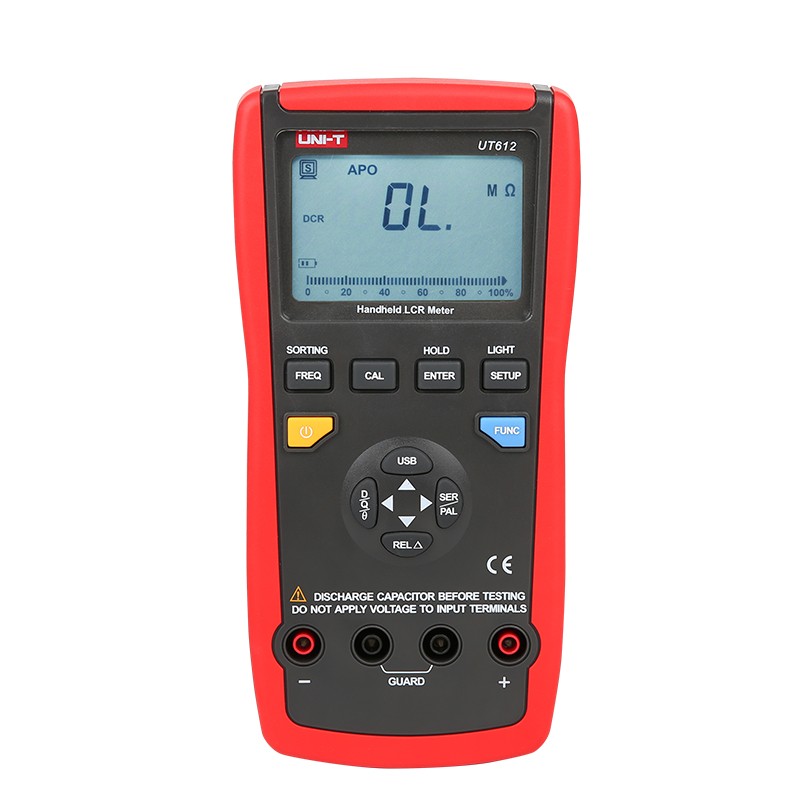

型號：UT612 LCR 數字電橋表
產品介紹：
UT610系列LCR數字電橋表能準確并穩定地測定各種電子元件參數，主要是用來測試電感、電容、電阻的測試儀。該系列具有串/并聯測量模式選擇，測量元器件品質因數、損耗、相位角、等效電阻測量和直流電阻測量；電感、電容、電阻交流模式下其能夠提供多達5種測量頻率，更能滿足實際需要。UT610系列具有功能直接、操作簡便等特點，能以較低的預算來滿足生產線質量保證、進貨檢驗、電子維修業對器件的測試要求
產品特點:
19999/1999次計數雙液晶顯示屏，帶26段模擬條顯示
LCR自動識別/手動測量模式選擇
串聯/并聯測量模式選擇
五種測試頻率選擇（100Hz/120Hz/1KHz/10KHz/100KHz）
損耗因數（D）、品質因數（Q）、相位角（θ）、等效串聯電阻（ESR）、等效并聯電阻（EPR）、DCR直流電阻參數測量
DCR直流電阻測量
開路/短路校準補償，可有效降低因測試線帶來的分布參數干擾
篩選測量模式，用于快速篩選主參在一定范圍的原件
Mini-USB通訊功能，與PC通訊進行數據采集/分析/報表
相對值測量模式
偏差比率測量功能，用于比較兩個元件偏差值
數據保持、LCD背光燈、自動關機功能，
儀表符合CE歐洲共同體（European Union）標準
技術指標：
基本功能 |
量程 |
最高精度 |
型號 |
|
UT612 |
電感 (H) |
20uH～2000H |
±(0.5%+5) |
電容 (F) |
200pF～20mF |
±(0.5%+5) |
電阻 (Ω) |
20Ω～200MΩ |
±(0.3%+5) |
測試頻率 (Hz) |
100Hz/120Hz/1KHz/10KHz/100KHz |
√ |
測試電壓 |
0.6Vrms |
√ |
測試參數 |
L/C/R/DCR/Q/D/θ |
√ |
特殊功能 |
最大顯示 |
|
20000 |
D/Q最大顯示 |
|
2000 |
D/Q分辨率 |
0.001 |
√ |
自動量程 |
|
√ |
實時顯示測試頻率 |
|
√ |
測量模式 |
串聯/并聯 |
√ |
自動關機 |
|
√ |
低電壓顯示 |
≤6.8V |
√ |
數字保持 |
|
√ |
相對測量 |
|
√ |
USB 數據傳輸 |
|
√ |
USB接口/PC數據記錄 |
|
60000 |
LCD 背光 |
|
√ |
模擬條 |
|
26段 |
偏差比例測量 |
|
√ |
篩選功能 |
|
√ |
校準功能 |
|
√ |
輸出阻抗 |
120Ω |
√ |
LCR自動識別測量 |
|
√ |
一般特征 |
電源 |
9V電池(6F22) 或 USB供電 |
LCD尺寸 |
40 X 63mm |
機身顏色 |
紅色 + 灰色 |
機身重量 |
374g |
機身尺寸 |
96 X 193 X 47mm |
標準配件 |
電池、SMD測試鉗、USB數據線、軟件光盤、轉接插座 |
標準包裝 |
彩盒、說明書、保修卡 |
標準包裝數量 |
24臺 |
標準包裝尺寸 |
610mm X 450mm X 355mm |
標準包裝箱毛重 |
22.3Kg |
可選配件 |
USB電源適配器（收費） |
