產品介紹：

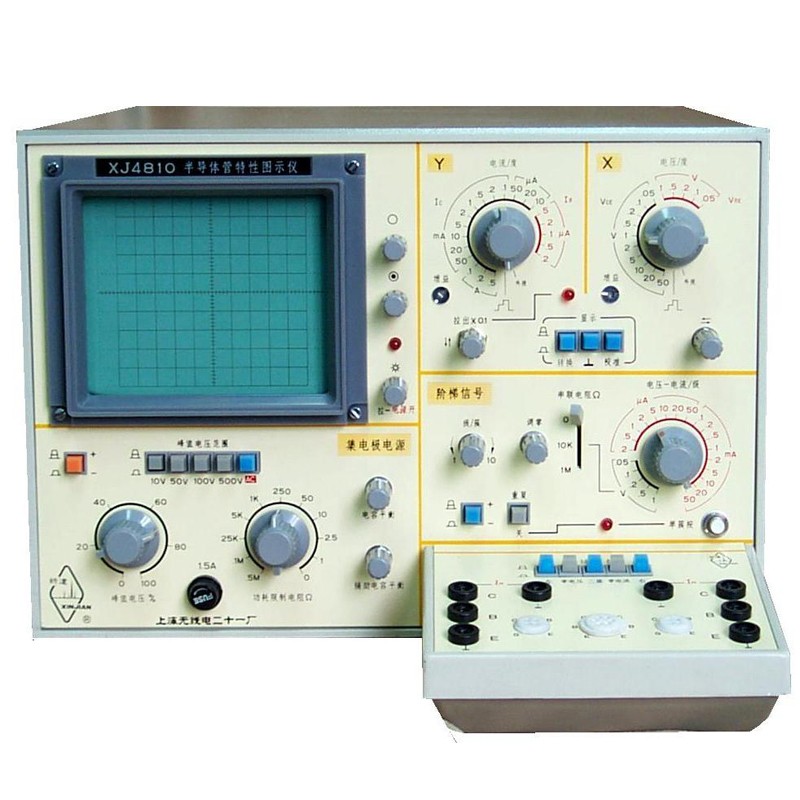

XJ4810型/XJ4810A型半導體管特性圖示儀采用示波管顯示半導體器件的各種特性曲線，并測量其靜態參數。本儀器具有二簇曲線顯示，雙向集電極掃描電路，可以對被測半導體器件的特司長進行對比分析，便于對管或配件配對。本儀器IR測量達200nA/div，配備擴展裝置后，VC可達3KV；可測試CMOS及TTL門電路傳輸特性；可對場效應管進行配對或?qū)軠y(cè)試；可測試三端穩壓管特性。
集電極掃描信號
輸出電壓范圍及電流容量
|
0～5V |
10A（XJ4810A） |
0～10V |
5A |
|
0～50V |
1A |
0～100V |
0.5A |
|
0～500V |
0.1A |
|
|
基極階梯信號
|
階梯電流 |
0.2μA/級～50mA/級，分17檔(XJ4810) |
|
0.2μA/級～100mA/級，分18檔(XJ4810A) |
|
階梯電壓 |
0.05V級～1V/級，分5檔(XJ4810) |
|
0.1V級～2V/級，分5檔(XJ4810A) |
Y軸偏轉系數
|
集電極電流 |
10μA/div～0.5A/div，分15檔(XJ4810) |
|
10μA/div～1A/div，分16檔(XJ4810A) |
|
二極管電流 |
0.2μA/div～5μA/div，分5檔 |
|
倍率 |
×0.1 |
X軸偏轉系數
|
集電極電壓 |
0.05V/div～50V/div，分10檔 |
|
0.05V/div～1V/div，分5檔 |
二族顯示
二簇曲線左右分列顯示并可左右位移
一般性能
|
適應電源 |
AC220V±10% 50Hz±4% |
|
視在功率 |
約50VA（非測試狀態） |
|
約80VA(最大功率) |
|
外形尺寸 |
320B×220H×400Dmm |
|
重量 |
17kg |
