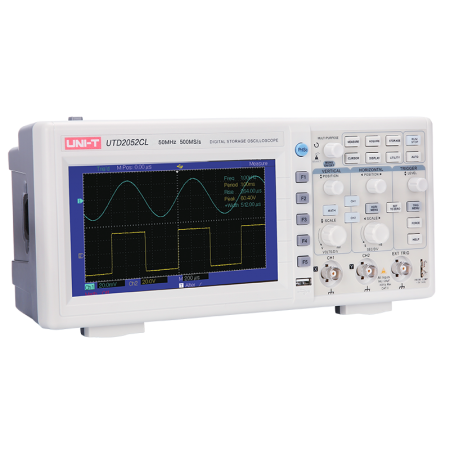

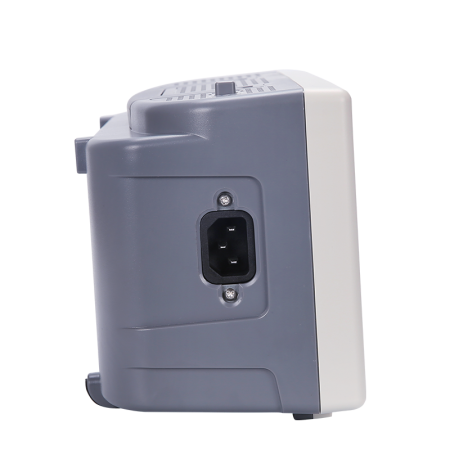

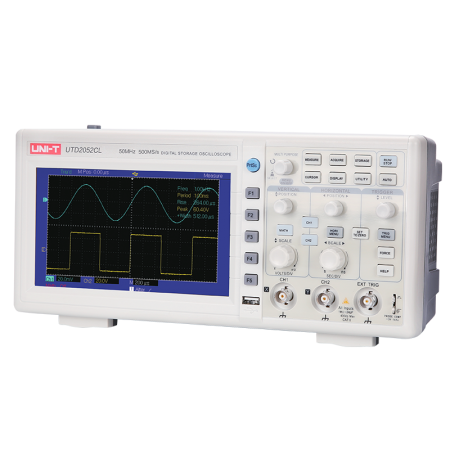

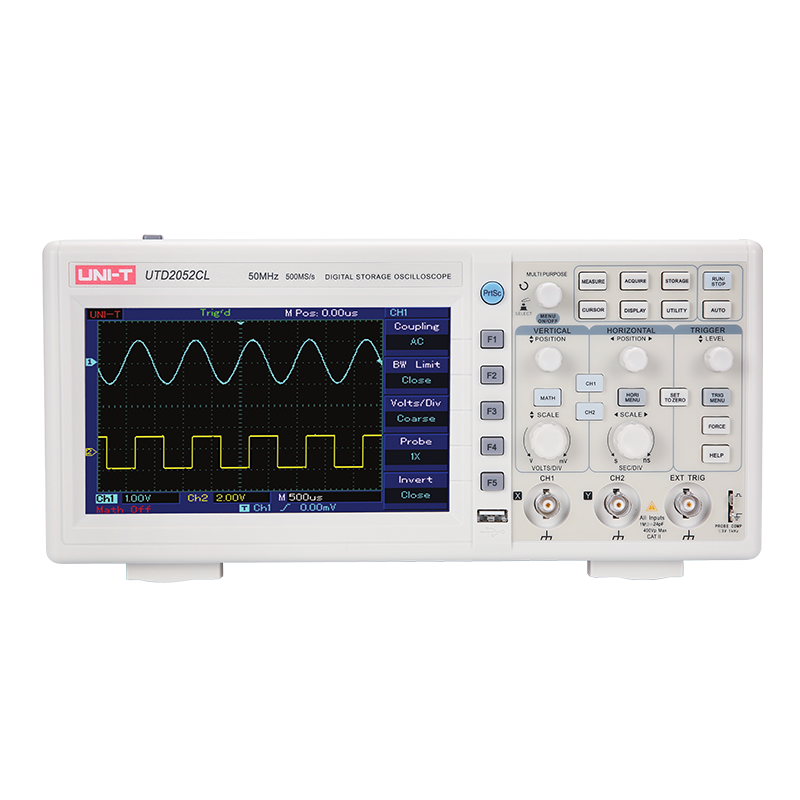

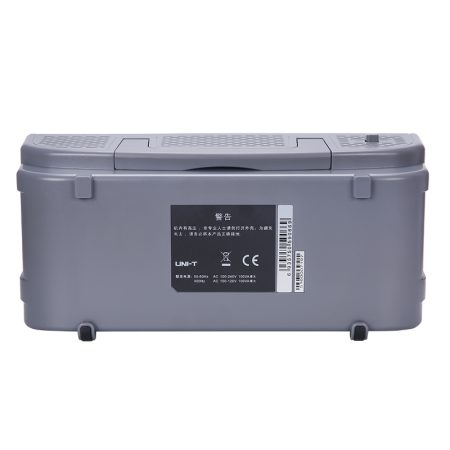

型號：UTD2052CL數字存儲示波器
產品介紹：
UTD2052CL是一款雙通道，50MHz帶寬，最大采樣率500MS/s的經濟型數字存儲示波器，滿足基礎測量的關鍵需求，簡潔清晰的前面板設計，更方便于用戶操作。
主要特點：
1、50MHz/50MHz帶寬，500MS/s\500MS/s實時采樣率；
2、2個模擬通道，存儲深度25kpts
3、波形捕獲率高達2,000wfms/s；
4、低底噪，寬范圍垂直檔位1mV/div~20V/div；
5、自動測量28種波形參數
6、7英寸TFT LCD，WVGA（400×240）
技術指標：
型號 | UTD2052CL |
通道 | 2 |
帶寬 | 50MHz |
最大采樣率 | 500Ms/s |
上升時間 | ≤7ns |
存儲深度 | 25kpts |
波形捕獲率 | ≥2000wfms/s |
垂直靈敏度 | 1mV/div ~ 20V/div |
時基范圍(s/div) | 10ns/div~50s/div |
存儲方式 | 設置、波形、位圖 |
觸發 |
觸發頻率計 | 6位觸發頻率計 |
觸發類型 | 邊沿、脈寬、視頻、交替 |
觸發電平范圍 | 內部 | 距屏幕中心±5div |
EXT | ±3V |
釋抑范圍 | 80ns~1.5s |
邊沿觸發 |
邊沿類型 | 上升、下降、上升&下降 |
脈寬觸發 |
觸發模式 | 正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于) |
脈沖寬度范圍 | 20ns~10s |
交替觸發 |
CH1觸發 | 邊沿、脈寬 |
CH2觸發 | 邊沿、脈寬 |
測量 |
光標 | 手動模式 | 光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT) |
追蹤模式 | 波形點的電壓值和時間值 |
自動測量模式 | 允許在自動測量時顯示光標 |
自動測量 | 峰峰值、幅值、最大值、最小值、頂端值、底端值、中間值、平均值、均方根值、 周期平均值、周期均方根、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、 負脈寬、正占空比、負占空比、上升延遲 、下降延遲 |
數學操作 | 加、減、乘、除、反相 |
存儲波形 | 20組波形、20種設置 |
FFT | Window | Hanning、Hamming、Blackman、Rectangular |
采樣點 | 1024 points |
李沙育圖形 | 帶寬 | 25MHz/50MHz |
相位差 | ±3 degrees |
其它 |
接口功能 | 標配：USB OTG，Pass/Fail |
一般參數 |
電源 | 100～240VACrms，50Hz/60Hz |
LCD尺寸 | 7英寸TFT LCD ,WVGA(400×240) |
機身顏色 | 象牙白+灰色 |
機身重量 | 2.2 kg |
機身尺寸(W×H×D) | 306mm×134mm×122mm |
標準包裝 | 紙箱 |
標準配件 | 探頭×2(1:1,10:1可切換)、國標電源線、USB數據線、軟件光盤 |
標準包裝數量 | 2臺 |
標準包裝尺寸 | 450 mm×420mm×280mm |
標準包裝毛重 | 8.3 kg |
