產品介紹：

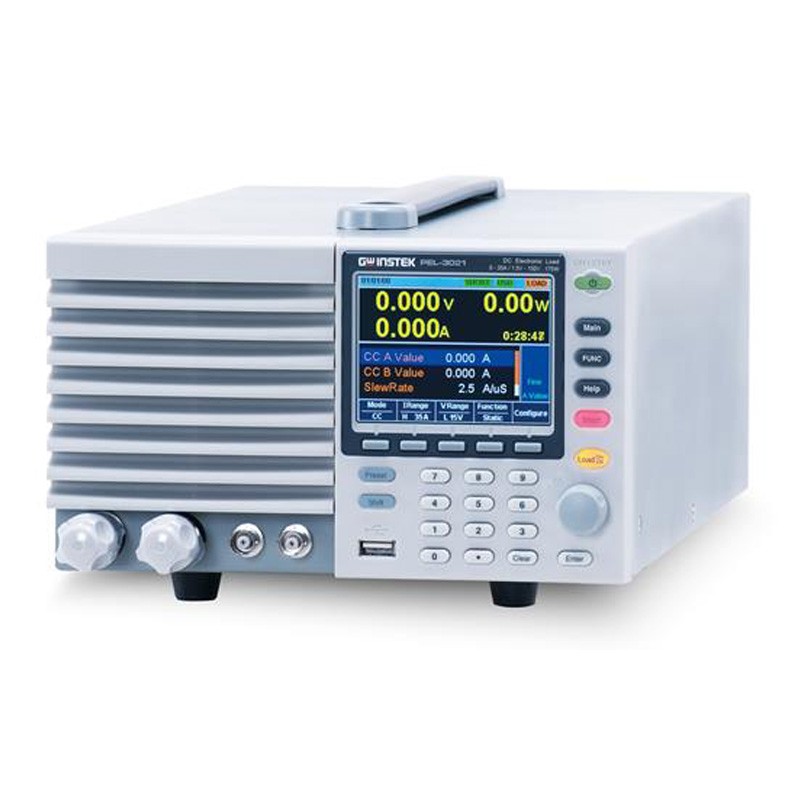

PEL-3000系列電子負載具有高速斜率和大功率容量，能夠滿足SPS（開關電源），直流-直流電源轉換器，HEV(混合動力電動汽車)電池測試的需求。
PEL-3000系列擁有單通道，有7種操作模式，CV(定電壓)，CC(定電流)，CR（定電阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模擬各種動態負載特性。序列功能允許通過指定的負載電流，上升/下降斜率，電流水平，持續時間和其他參數來編輯負載曲線。
除了USB和GPIB及RS232C的數字接口，還有外部模擬控制接口，該接口允許設置操作參數和監測PEL-3000輸出的電壓及電流。PEL-3000系列有5種型號，PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W)，最小輸入電壓是1.5V。功率可以通過并聯加載機來提升，連接4臺加載機，功率可以達到9.45KW。
PEL-3000系列具備保護機制，如OPP,OCP,OTP,UVP和反極性保護，它們能顯著的提高設備的可靠性。提供RS
232C,USB,GPIB和GO/NG標準接口。對于編程控制，LabVIEW驅動和VB,C,C++示例代碼是可用的。PEL-3000系列針對產品設計和生產提供一個快速，有效的解決方案。
產品特點：
操作電壓（DC）：1.5V-150V
7種操作模式：CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
大功率：并聯操作最大可達：56.7KW
高速可調斜率(16A/uS)
高效負載模擬：序列功能
編程功能(Go/NoGo測試）
動態（開關）功能：0.0166Hz-20kHz
軟啟動功能
短路功能
計時功能
定時功能：1s-999h 59min 59s,關閉
外部通道控制/模擬控制功能
OPP/OCP/OVP/UVP設置可調
3.5" TFT LCD 顯示
多種接口：USB 2.0,RS-232/GPIB(選配)
產品規格：
|
型號 |
操作電壓 |
操作電流 |
功率 |
標配接口 |
|
PEL-3021 |
1.5-150V |
35A |
175W |
USB/RS232 |
|
PEL-3041 |
1.5-150V |
70A |
350W |
USB/RS232 |
|
PEL-3111 |
1.5-150V |
210A |
1050W |
USB/RS232 |
|
PEL-3211 |
1.5-150V |
420A |
2100W |
USB/RS232 |
技術指標：
| 型號 | PEL-3021 | PEL-3041 | PEL-3111 | PEL-3211 |
| 工作電壓（DC） |
1.5V~150V |
1.5V~150V |
1.5V~150V |
1.5V~150V |
| 電流 |
35A |
70A |
210A |
420A |
| 功率 |
175W |
350W |
1050W |
2100W |
| CC模式 |
| 工作范圍 |
0A~35A/0A~3.5A/0A~0.35A |
0A~70A/0A~7A/0A~07A |
0A~210A/0A~21A/0A~2.1A |
N/A |
| 設置精度 |
±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of
f.s) |
N/A |
| CR模式 |
| 工作范圍 | 范圍 | H/M/L |
23.3336s~400us(42.857mΩ~2.5kΩ) |
46.6672s~800us(21.428mΩ~1.25kΩ) |
140.0016s~2.4ms(7.1427mΩ~416.6667Ω) |
N/A |
|
| H/M |
2.33336s~40us(428.566mΩ~25kΩ) |
4.66672s~80us(214.28mΩ~12.5kΩ) |
14.0001s~242.4us(71.427mΩ~4.16667kΩ) |
|
| L |
0.233336s~4us(4.28566mΩ~250kΩ) |
0.46667s~8us(2.1428mΩ~125kΩ) |
1.40001s~24.24ms(714.27mΩ~41.6667Ω) |
| 設置精度 | H/M/L |
±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5%
of f.s) |
| CV模式 |
| 工作范圍 | 范圍 | H |
1.5V~150V |
N/A |
|
| L |
1.5V~15V |
| 設置精度 | 范圍 |
±(0.1% of set + 0.1% of f.s) |
| CP模式 |
| 工作范圍 | 范圍 | H |
17.5W~175W |
35W~350W |
105W~1050W |
N/A |
|
| M |
1.75W~17.5W |
3.5W~35W |
10.5W~105W |
|
| L |
0.175W~1.75W |
0.35W~3.5W |
1.05W~10.5W |
| 斜率 |
|
設置范圍（CC模式） | 范圍 | H |
2.5mA/us~2.5A/us |
5mA/us~5A/us |
16mA/us~16A/us |
N/A |
|
| M |
250uA/us~250mA/us |
500uA/us~500mA/us |
1.6mA/us~1.6A/us |
|
| L |
25uA/us~25mA/us |
50uA/us~50mA/us |
160uA/us~160mA/us |
|
設置范圍（CR模式） | 范圍 | H |
250uA/us~250mA/us |
500uA/us~500mA/us |
1.6mA/us~1.6A/us |
N/A |
|
| M |
25uA/us~25mA/us |
50uA/us~50mA/us |
160uA/us~160mA/us |
|
| L |
2.5uA/us~2.5mA/us |
5uA/us~5mA/us |
16uA/us~16mA/us |
| 測量 |
| 電壓測量 | 精度 |
±(0.1% of set + 0.1% of f.s) |
N/A |
| 電流測量 | 精度 |
±(0.2% of set + 0.3% of f.s) |
| 動態模式 |
| 工作模式 |
CC and CR |
N/A |
| T1&T2 |
0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms |
| 精度 |
1us/1ms±100ppm |
| 斜率 | 范圍 | H |
2.5mA/us~2.5A/us |
5mA/us~5A/us |
16mA/us~16A/us |
N/A |
|
| M |
250uA/us~250mA/us |
500uA/us~500mA/us |
1.6mA/us~1.6A/us |
|
| L |
25uA/us~25mA/us |
50uA/us~50mA/us |
160uA/us~160mA/us |
| 電流精度 |
±0.4%F.S. |
