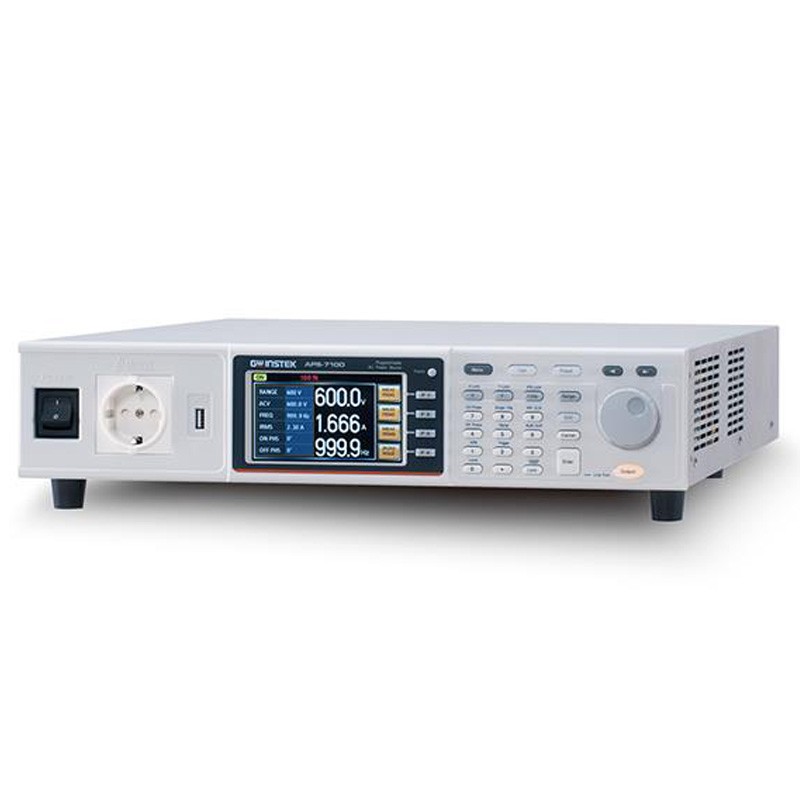

| 型號 | APS-7050 | APS-7100 |
| 額定功率 | 500VA | 1000VA |
| 輸出電壓 | 0 ~ 310.0 Vrms | 0 ~ 310.0 Vrms |
| 輸出頻率 | 45.00 ~ 500.0 Hz | 45.00 ~ 500.0 Hz |
| 最大電流(r.m.s) | 0 ~ 155 Vrms | 4.2 A | 8.4 A |
| 0 ~ 310 Vrms | 2.1 A | 4.2 A |
| 最大電流 | 0 ~ 155 Vrms | 16.8 A | 33.6 A |
| 0 ~ 310 Vrms | 8.4 A | 16.8 A |
| 總諧波失真(THD) | ≤0.5% 在45 ~ 999.9Hz (電阻性負載) |
| 峰值因數 | ≥4 |
| 電壓調節率 | 0.1% (%滿刻度) |
| 負載調節率 | 0.5% (%滿刻度) |
| 響應時間 | < 100μS |
| 設定值 |
| 電壓 | 范圍 | 155 Vrms / 310 Vrms |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms |
| 精度 | ± (0.5%設定值 + 2位) |
| 頻率 | 范圍 | 45 ~ 500 Hz |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz |
| 精度 | ± 0.02%設定值 |
| 電源開/關相位角 | 范圍 | 0 ~ 359° |
| 分辨率 | 1° |
| 精度 | ± 1° (45 ~ 65 Hz) |
| 測量 |
| 電壓(r.m.s) | 范圍 | 0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms |
| 精度 | ± (0.5%讀值 + 2位) |
| 頻率 | 范圍 | 45 ~ 500 Hz |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz |
| 精度 | ± 0.1 Hz |
| 電流(r.m.s) | 范圍 | 2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A |
| 分辨率 | 0.01 mA, 0.1 mA, 0.001 A, 0.01 A |
| 精度 | ± (0.6%讀值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%讀值 + 5位) , 0.300 ~ 3.500 A / ± (0.5%讀值 + 3位) , 3.000 ~ 10.00 A |
| 電流 | 范圍 | 0.0 ~ 40.0 A |
| 分辨率 | 0.1 A |
| 精度 | ± (1%讀值 + 1位) |
| 功率(W) | 分辨率 | 0.01 W, 0.1 W, 1 W |
| 精度 | ± (0.6%讀值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%讀值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%讀值 + 2位) , 1000 ~ 9999 W |
| 視在功率(VA ) | 分辨率 | 0.01 VA, 0.1 VA, 1 VA |
| 精度 | ± (1%讀值 + 7位) , 0.20 ~ 99.99 VA / ± (1%讀值 + 7位) , 100.0 ~ 999.9 VA / ± (1%讀值 + 5位) , 1000 ~ 9999 VA |
| 功率因數 | 范圍 | 0.000 ~1.000 |
| 分辨率 | 0.001 |
| 精度 | ±2%讀值 + 2位 |
| 常規 |
| 遠程輸出信號 | Pass, Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF |
| 同步輸出信號 | 輸出信號10 V, BNC類 |
| 預設數 | 10 (0~9數字鍵) |
| 保護 | OCP, OPP, OTP |
| 序列/模擬/編程功能 |
| 內存數 | 10 (0~9數字鍵) |
| 步驟數 | 0 ~ 255 Step (每個序列) |
| 步進時間設置范圍 | 0.01 ~ 999.99 S |
| 步進方式 | Constant, Keep, Linear Sweep |
| 參數 | 輸出范圍, Mode of AC, 頻率, 波形(僅正弦波), 開相位, 關相位, Step Term, Jump Count (1 ~ 9999, 或無限), jum-to, step coad, Branch 1, Branch 2, 觸發輸出 |
| 序列控制 | Start, Stop, Hold, Continue, Branch 1, Branch 2 |
| 環境條件 |
| 工作溫度 | 0 ~ +40 ℃ |
| 存儲溫度 | -10 ~ +70 ℃ |
| 工作濕度 | 20 ~ 80% RH (無凝結) |
