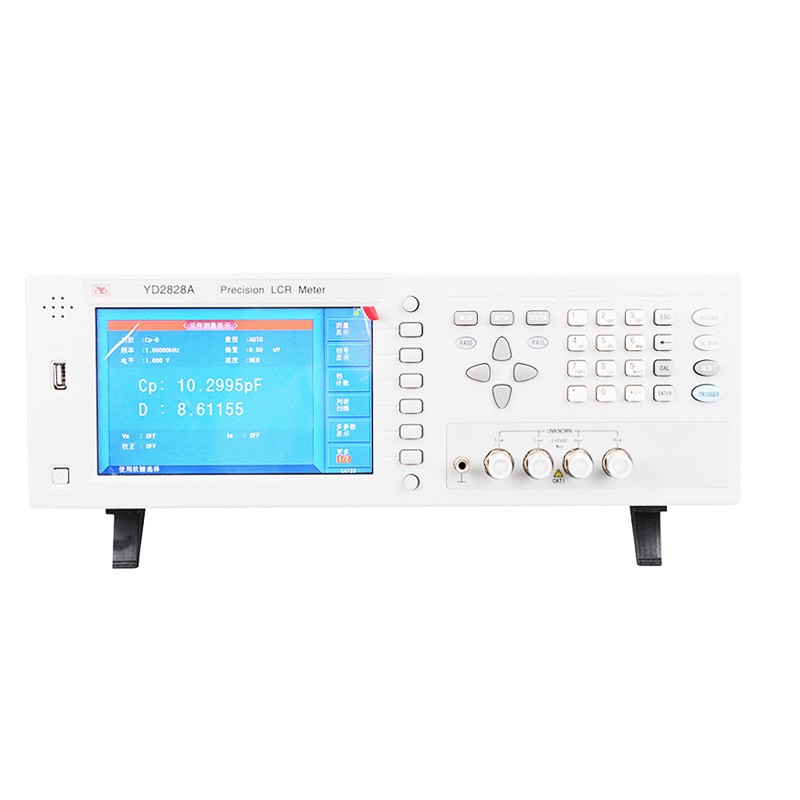

YD2828A
四參數顯示,任意參數組合，多達12種測量參數
7英寸16: 9 TFT LCD顯示器，分辨率800×480 RGB
0.05%的基本測量準確度，最高達50次每秒的測試速度
20Hz—1MHz測試頻率, 分辨率10 mHz
30 Ω, 100 Ω, 50Ω,10 /CC四種不同信號源輸出阻抗
內建比較器, 10檔分選及檔計數功能
內部100組設定文件、U盤500組測試文件保存或調用
圖形掃描分析功能，支持頻率/電平/偏置掃描
性能特點：
1. 四參數顯示,任意參數組合，多達12種測量參數；
2. 7英寸16: 9 TFT LCD顯示器，分辨率800×480 RGB
3. 0.05%的基本測量準確度，最高達50次每秒的測試速度
4. 20Hz—1MHz測試頻率, 分辨率10 mHz
5. 測試電壓或電流的自動電平控制ALC功能
6. 30Ω,100Ω,50Ω,10/CC四種不同信號源輸出阻抗
7. 內建比較器, 10檔分選及檔計數功能
8. 圖形掃描分析功能，支持頻率/電平/偏置掃描，輕松幫你把器件性能解剖
9. 10點列表掃描功能,
10.內部0V, 1.5V, 2V直流偏置電壓源
11.2m/4m測試電纜擴展（選件）
12.可選±10V（±100mA）及1 A內部直流偏置源
13.內部100組設定文件保存或調用，U盤500組測試文件保存或調用
14.可通過USB HOST來實現儀器軟件版本的升級和更新
15.U盤可支持格式FAT16, FAT32文件系統

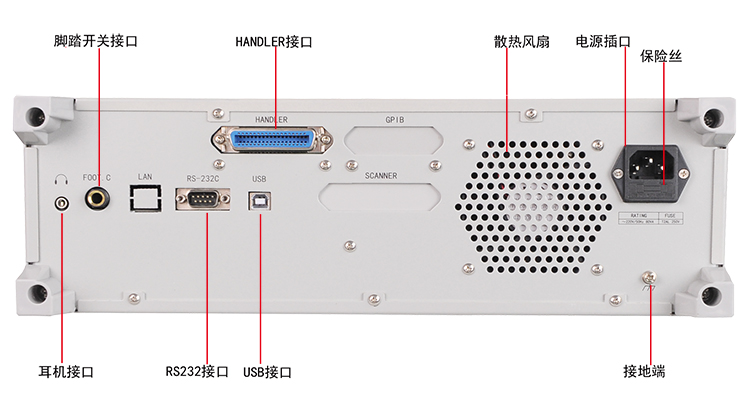

16.標配RS232C、HANDLER、USB HOST，耳機接口，可選GPIB、LAN接口
規格參數：
|
測量功能 |
|
| 型號 | YD2828A |
|
測試頻率 |
20Hz－1MHz，1mHz分辨率 |
| 測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ,DCR |
| 基本測量準確度 | 0.05% |
|
等效電路 |
串聯, 并聯 |
|
數學功能 |
絕對值偏差, 百分比偏差 |
|
量程方式 |
自動, 保持, 手動選擇 |
|
觸發方式 |
內部, 手動, 外部, 總線 |
|
測量速度（≥1kHz） |
快速: 50次/秒, 中速: 12次/秒, 慢速: 3次/秒 |
|
平均次數 |
1—255 |
|
延時時間 |
0—60s, 以1ms步進 |
|
校準功能 |
開路/ 短路/ 負載 |
|
測試端配置 |
五端 |
|
列表掃描 |
10點列表掃描功能 |
|
顯示方式 |
直讀，Δ，Δ%，V/I（被測電壓/電流監視） |
|
顯示器 |
800×480 RGB7英寸16: 9 TFT LCD顯示器 |
|
測試信號 |
|
|
輸出阻抗 |
30 Ω, 100 Ω, 50Ω, 10 /CC可選擇 |
|
測試信號電平 |
正常： 5mV-2V, 1mV步進 |
|
恒電平：10mV-1V, 1mV步進 |
|
|
偏置源 |
內部：0V, 1.5V, 2V |
|
顯示范圍 |
|
| |Z|, R, X |
0.01mΩ —99.9999MΩ |
| DCR |
0.01mΩ —99.9999MΩ |
|
|Y|, G, B |
0.00001μS —99.9999S |
|
C |
0.00001pF —9.9999F |
|
L |
0.00001μH —9999.99H |
|
D |
0.00001 —9.9999 |
|
Q |
0.00001 —9999.9 |
|
θ(DEG) |
-179.999o —179.999o |
|
θ(RAD) |
-3.14159 —3.14159 |
|
其 他 |
|
|
比較器功能 |
十檔：（九檔合格，一檔不合格），另有一個附屬檔AUX |
|
存儲器 |
10組內部?jī)x器設定供存儲/調用 |
|
接口 |
標配RS232C、HANDLER、USB HOST，耳機接口，可選GPIB、LAN接口 |
