產品介紹：

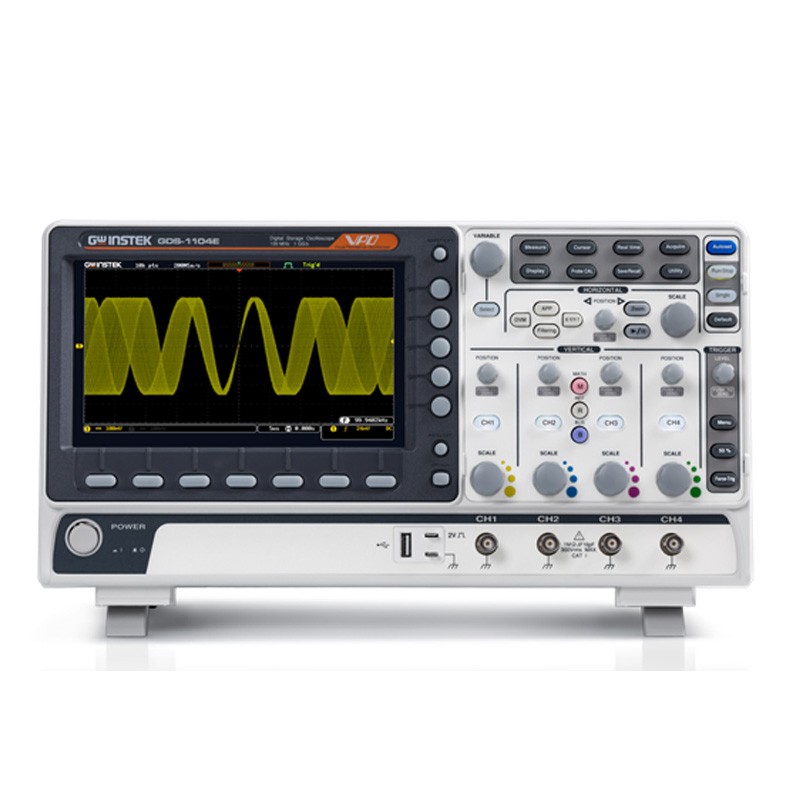

全新的GDS-1000E系列數字存儲示波器擁有100,150MHz帶寬,2/4模擬輸入通道。 以更強大的功能表現，讓經濟型示波器添加了更多樣化的色彩，讓初級使用者能奢華的享受量測所帶來的樂趣以及價值，這正是固緯電子在量測產業的新使命。
每通道10M記錄長度使得量測結果更加的細膩，讓每-次的波形擷取都能抓住信號的細節。工程師往往在量測基礎電子電路信號時，因?yàn)樽ゲ坏讲ㄐ蔚募?xì)節而 苦惱，現在，GDS-1000E 系列示波器具備獨立每通道10M之記錄長度，讓所有的量測細節都無所遁形。
GDS-1000E系列示波器擁有8"、800x480WVGA 液晶顯示器，同時具備256色階顯示功能,在量測快速變化的模擬信號時,能更層次分明的展現波形的細節,另外， 高達100,000wfms/s的波形更新率，讓工程師能更清楚的了解信號變化的層次， 輕松地找到瞬間信號變化問題之所在。
1Mpts的FFT信號顯示讓示波器的頻域顯示功能變得更加細致，工程師能夠清楚地觀察到頻域信號的分布細節，流暢且快速的響應更能凸顯信號問題之所在，強 大的FFT功能仿佛在示波器上就能實現高效能之頻譜分析量測，對于科技業以及 教育界來說確實是一量測利器。
GDS-1000E系列示波器針對垂直電壓位置調整、水平時間位置調整以及觸發準位調整提供了- -鍵歸零的功能設置。當工程師在做負載的波形調整以及觀測時，常 常需要使用各種項目的歸零來重新量測或調整波形,甚至需要重新設置觸發準位， 所以一鍵歸零的功能可以節省工程師在長時間調整旋鈕所耗費的時間。
針對高校實驗教學需求，GDS-1000E 系列示波器提供多種專屬功能。提供探頭補償校準自動導引功能，給初學者帶來-步步引導式探棒補償教學。高校實驗中常 用功能提供了4個專屬實驗1仿真快捷鍵:APP功能帶來多款智能軟件提供獨有 的測量功能; DVM數字電壓表; Filtering 數字濾波器可以設定每個通道獨立設置 高通/低通/帶通濾波器; X.Y/Y.T 快速XY模式- -鍵提供快速李莎育圖形。
產品特點：
100MHz，2/4通道；150MHz,2通道
最大1GSa/s實時采樣率
每通道提供最大10M記錄長度
1M點的FFT信號顯示
8" WVGA顯示屏，256色階顯示
提供4個專屬實驗/仿真快捷鍵（APP,DVM,Filtering,XY/YT)
提供探頭補償校準自動導引功能
實時捕獲一鍵啟動
高級光標顯示功能
一鍵歸零設置功能
標配USB接口，4通道機種配置LAN接口
產品規格：
| 型號 | 帶寬 | 采樣率 | 存儲深度 | 通道數 | 標配接口 |
| GDS-1102E | 100MHz | 1GSa/s | 每通道10M | 2 | USB |
| GDS-1104E | 100MHz | 1GSa/s | 每通道10M | 4 | USB/LAN |
| GDS-1152E | 150MHz | 1GSa/s | 每通道10M | 2 | USB |
技術指標：
| 機種 | 通道數 | 帶寬(-3dB), 上升時間, 帶寬限制 |
| GDS-1102E | 2 + Ext | DC~100MHz (-3dB), 3.5ns, 20MHz |
| GDS-1104E | 4 | DC~100MHz (-3dB), 3.5ns, 20MHz |
| GDS-1152E | 2 + Ext | DC~150MHz (-3dB), 2.3ns, 20MHz |
| 規格 | ||
| 垂直 | 垂直分辨率 | 8 bit :1mV~10V/格 |
| 輸入耦合 | AC, DC, GND | |
| 輸入阻抗 | 約1MΩ// 16pF | |
| 直流增益準確度 | 2mV~10V/格: ±3% ; 1mV/格: ±5% | |
| 極性 | 正向 & 反向 | |
| 最大輸入電壓 | 300Vrms, CAT I | |
| 偏移位置范圍 | 1mV/格 : ±1.25V | |
| 2mV/格 ~ 100mV/格 : ±2.5V | ||
| 200mV/格 ~ 10V/格 : ±125V | ||
| 波形訊號處理 | +, -, ×, ÷, FFT, 用戶自定義義運算, 數字濾波器 | |
| FFT: 1M點FFT | ||
| FFT垂直刻度提供: Linear RMS 或 dBV RMS | ||
| FFT窗口類型: Rectangular, Hamming, Hanning, 或 Blackman | ||
| 觸發 | 來源 | CH1, CH2, CH3*, CH4*, Line, EXT** |
| *僅4通道機種 ; **僅2通道機種 | ||
| 觸發模式 | 自動 (100 ms/div以下文件位支持滾動模式), 一般, 單次 | |
| 觸發類型 | 邊沿, 脈波寬度, 視頻, 矮波, 上升 & 下降沿, 超時, 交替, | |
| 事件延遲(1~65535事件可選), 時間延遲(4ns~10s可選) | ||
| 閉鎖范圍 | 4ns ~ 10s | |
| 耦合 | AC, DC, LF rej., Hf rej., Noise rej. | |
| 靈敏度 | 1格 | |
| 外部觸發 | 范圍 | ±15V |
| 靈敏度 | DC ~ 100MHz 約100mV | |
| 輸入阻抗 | 1MΩ±3%~16pF | |
| 水平 | 時基范圍 | 5ns/格 ~ 100s/格 (1-2-5 順序) |
| 滾頓 | 100ms/格 ~ 100s/格 | |
| 前置觸發 | 最大10格 | |
| 后置觸發 | 最大2,000,000格 | |
| 時基準確率 | 在任何 ≥ 1 ms的間隔中為±50 ppm | |
| 實時取樣率 | 最大1GSa/s | |
| 內存長度 | 每通道最大10Mpts | |
| 獲取模式 | 一般, 平均, 峰值檢測, 單次 | |
| 峰值檢測 | 2ns (典型值) | |
| 平均 | 2 ~ 256可選 | |
| X-Y模式 | X-軸輸入 | 通道1; 信道3* (*僅4通道機種) |
| Y-軸輸入 | 通道2; 信道4* (*僅4通道機種) | |
| 相位移 | 100kHz時±3° | |
| 測量 | 游標測量 | 可量測: 幅度, 時間, 門控 ; 光標間電壓差( ΔV) ; 光標間時間差( ΔT) |
| 單位: 秒, 頻率(1/s), 相位, 比例(%) | ||
| 自動量測 | 36組: Pk-Pk, Max, Min, Amplitude, High, Low, | |
| Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, | ||
| ROVShoot, FOVShoot, RPREShoot, FPREShoot, | ||
| Frequency, Period, RiseTime, FallTime, | ||
| +Width, -Width, Duty Cycle, +Pulses, -Pulses,+Edges, -Edges, | ||
| FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | ||
| 自動計數 | 6位數, 測試范圍由2Hz至額定帶寬 | |
| 前面板控制功能 | 自動設置 | 單一按鍵自動設置所有信道的垂直, 水平以及觸發系統, 具有撤銷自動設置功能 |
| 儲存設定 | 20組 | |
| 儲存波形 | 24組 | |
| 顯示 | TFT LCD 類型 | 8" TFT WVGA 彩色顯示 |
| 顯示分辨率 | 800水平× 480垂直 像素 (WVGA) | |
| 補點 | Sin(x)/x | |
| 波形顯示 | 點, 向量, 可調余暉(16ms~4s), 無限 | |
| 波形更新率 | 最快100,000 波形/每秒 | |
| 顯示格式 | 8 x 10格 | |
| 顯示模式 | YT, XY | |
| 界面 | USB接口 | USB 2.0 High-speed host port x1, |
| USB 2.0 High-speed device port x1 | ||
以太網絡端口(LAN) | RJ-45連接器, 10/100Mbps with HP Auto-MDIX | |
| (僅GDS-1104E) | ||
| Go-NoGo BNC | 最大5V/10mA, TTL集極開路輸出 | |
| 安全鎖孔 | 機器背面提供標準Kensington安全插槽 | |
| 多國語言選單 | 提供 | |
| 其他規格 | 操作環境 | 溫度: 0°C ～ 50°C. |
| 于40°C相對濕度 ≤80% 或 于41°C ~ 50°C相對濕度≤ 45% | ||
| 在線幫助 | 支援 | |
| 尺寸 | 380mm x 208mm x 127.3mm | |
| 重量 | 約2.8公斤 | |
此規格適用條件：+20℃~+30℃操作環境，熱機30分鐘以上
