基本功能 |

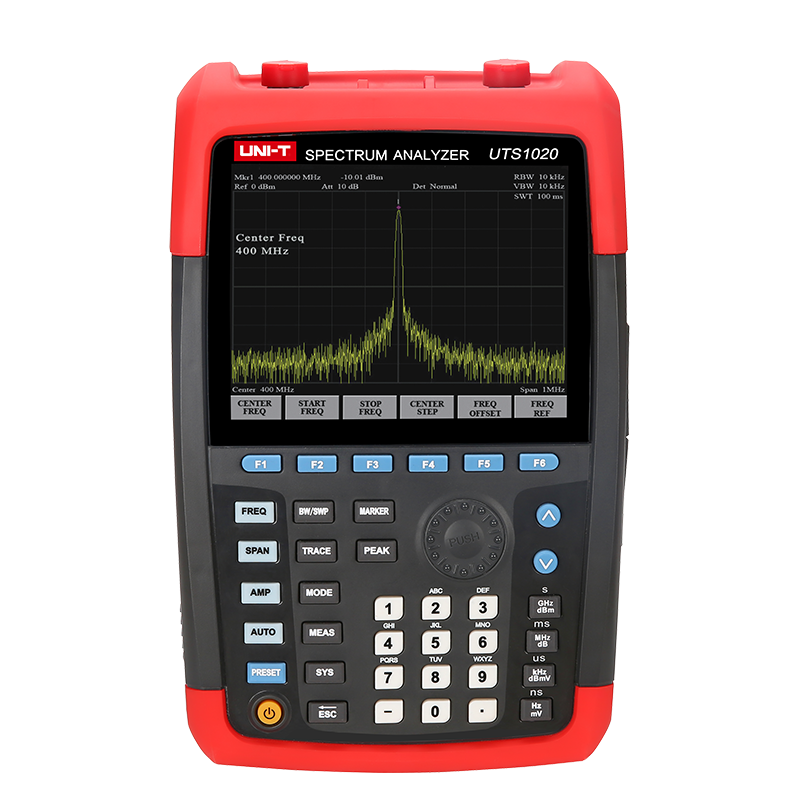

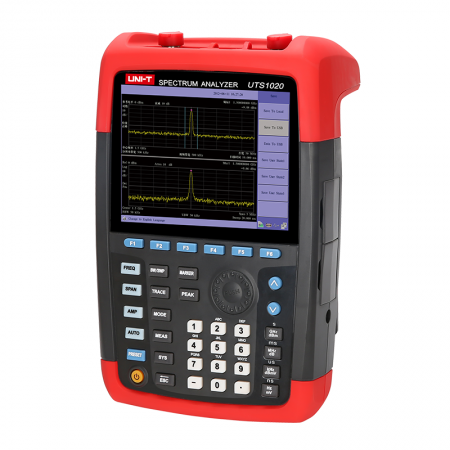

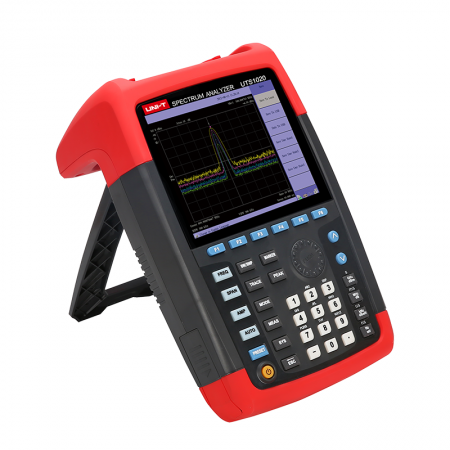

UTS1020 |
|
頻率 |
|
頻率范圍 |
9kHz～2.6GHz |
|
頻率分辨率 |
1Hz |
|
頻率讀數精度 |
±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*[掃寬/(掃描點-1）]+1Hz) |
|
內部基準(10MHz) |
老化率＜1ppm/年;溫漂＜0.5ppm(15℃至35℃) |
|
分辨率帶寬(RBW) |
|
范圍 |
10Hz至3MHz，最低可定制：1Hz至10Hz |
|
選擇性(60dB/3dB) |
RBW≤500kHz；＜5:1典型值(數字實現，接近高斯形狀)；＜5% 典型值 |
|
精度 |
RBW≤500kHz；＜5%典型值 |
|
視頻帶寬(VBW) |
10Hz至3MHz |
|
顯示平均噪聲電平(1Hz分辨率帶寬，射頻衰減器0dB) |
|
前置放大器關 |
100kHz～1MHz：<-100dBm-3×(f/100kHz)dB; 1MHz～10MHz：<-130dBm; |
|
10MHz～1GHz：<-135dBm; 1GHz～3.6GHz：<-130dBm |
|
前置放大器開 |
100kHz～1MHz：<-120dBm-3×(f/100kHz)dB; 1MHz～10MHz：<-150dBm; |
|
10MHz～1GHz：<-155dBm; 1GHz～3.6GHz：<-148dBm |
|
相位噪聲 （fc=500MHz） |
|
頻偏 30kHz |
-90dBc/Hz |
|
頻偏 100kHz |
-100dBc/Hz |
|
頻偏1MHz |
-110dBc/Hz |
|
掃描時間 |
|
掃寬 100Hz≤SPAN≤3.6GHz |
10ms至3000s |
|
零掃寬 |
1ms至3000s |
|
掃描模式 |
連續，單次 |
|
觸發 |
|
觸發源 |
自動，視頻，外部 |
|
外部觸發電平 |
5VTTL 電平(典型值) |
|
頻率計數器 |
|
計數器分辨率 |
1Hz，10Hz，100Hz，1kHz |
|
計數器不確定度 |
頻率讀數 x 頻率基準進度+計數分辨率 |
|
幅度精度(20℃至30℃) |
|
綜合幅度精度(90%) |
±1.5dB，輸入信號范圍：-50dBm 至 0dBm |
|
幅度 |
|
最大安全輸入電平 |
平均連續功率：+27dBm |
|
最大直流輸入電壓 |
50Vdc |
|
輸入衰減器范圍 |
0至39dB，步進3dB |
|
1dB壓縮點 |
+7dBm |
|
內部數據存儲器 |
128MB |
|
剩余響應 |
|
|
TOI(三階失真) |
＞30MHz：﹢13dBm |
|
SHI(二階失真) |
+30dBm |
|
輸入相關雜散信號 |
＜-60dBm |
|
剩余響應 |
＜-85dBm |
|
跟蹤源(可選) |
|
|
頻率范圍 |
100kHz至 1.5GHz |
|
輸出功率 |
-30dBm至 0dBm，步進為1dB |
|
輸出平坦度 |
±3dB |
|
輸入/輸出 |
|
|
射頻輸入 |
SMA型,陰性(50Ω) |
|
USB |
USB Host，USB Device |
|
LAN |
10/100Base-T，RJ-45連接器 |
|
AM/FM解調 |
耳機插孔 |
|
基準輸入/輸出 |
10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB |
|
一般特征 |
|
|
電源 |
電池：7.4V 6600mAh；電源適配器/供電電壓：100-240VAC 50/60Hz 1.5A |
|
顯示 |
6.5英寸TFT LCD ,640×480 |
|
機身顏色 |
紅+灰 |
|
機身重量 |
3.0 Kg |
|
機身尺寸(W×H×D) |
182mm × 288mm ×142mm |
|
標準配件 |
適配器，N/SMA轉換器，N/BNC轉換器,射頻電纜，天線 |
|
標準包裝 |
紙箱，中文說明書 |
|
標準包裝數量 |
1臺 |
|
標準包裝尺寸(L×W×H) |
400mm × 280mm × 220mm |
|
標準包裝箱毛重 |
3.9Kg |
