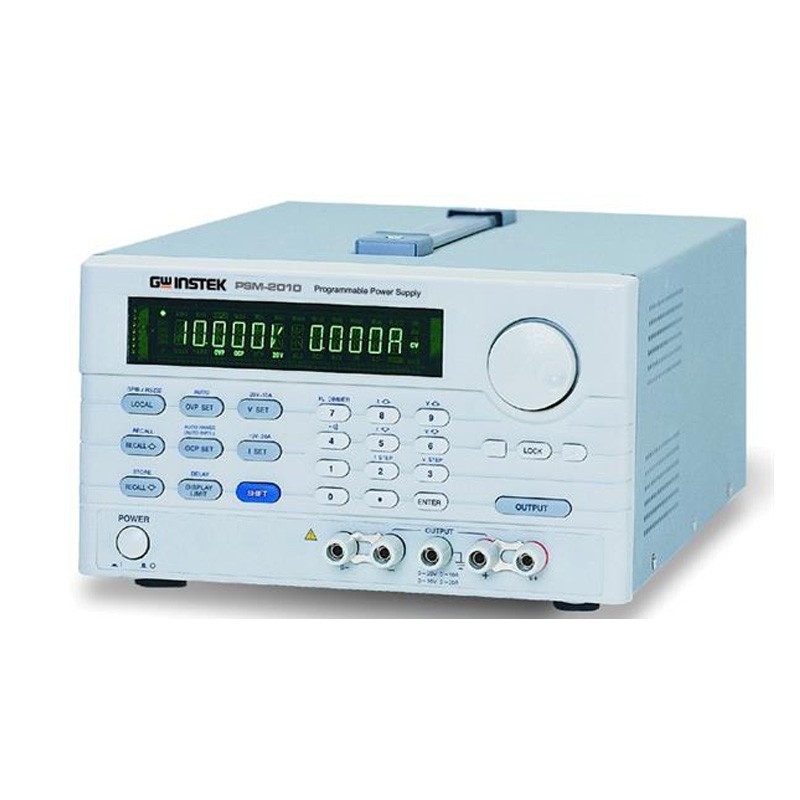

PSM系列（線性）
產品介紹：
PSM系列是單路輸出雙范圍，120W或200W的可編程線性直流電源。過電壓、過電流、過溫度保護以及On/Off控制可避免PSM電源電源及負載意外損傷。1mV/1mA的高解析度，0.01%的低變動率以及小于350μVrms的漣波和噪聲。LCD面板可顯示輸出和設定參數讓操作更方便，儲存及呼叫功能和連續測量時的自動步階都簡單清楚的癬是在面板上。內建的自我檢測以及校正軟體可以減少維修費用。透過RS-232C或選購的GPIB介面的SCPI指令和LabVIEW驅動提供選程控制與ATE開發兼容，PSM系列電源是QA驗證和研發這些高精度、高穩定度最佳的選擇。
產品特點:
1.單路雙檔位輸出, 最大功率200W (PSM-3004:120W)
2.高分辨率：1mV/1mA
3.穩定和純凈的電源: 0.01% 負載/電源變動率, 350uVrms 漣波
4.100組存儲
5.根據時間設置，自動按步運行
6.安全設計：OVP、OCP&OTP；輸出ON/OFF控制（OCP提供延遲設置，避免過大的開啟電流）
7.自我測試和軟件校正
8.高對比度真空熒光顯示
9.前后面板提供輸出端子
10.標配接口：RS-232, GPIB(IEEE 488.2)
產品規格：
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSM-2010 | 低檔20A | 8V | 200W | 線性 | RS232/GPIB |
| 高檔10A | 20V | 線性 | RS232/GPIB |
| PSM-3004 | 低檔7A | 15V | 120W | 線性 | RS232/GPIB |
| 高檔4A | 30V | 線性 | RS232/GPIB |
| PSM-6003 | 低檔6A | 30V | 200W | 線性 | RS232/GPIB |
| 高檔3.3A | 60V | 線性 | RS232/GPIB |
技術指標：
| 詳細規格 |
| PSM-2010 | PSM-3004 | PSM-6003 |
| 直流輸出 |
| 低檔位 | 0~8V/20A | 0~15V/7A | 0~30V/6A |
| 高檔位 | 0~20V/10A | 0~30V/4A | 0~60V/3.3A |
| 定電壓模式 |
| 變動率+(輸出百分比+ 偏移) | 負載變動率 < 0.01% + 2mV;電壓變動率 < 0.01% + 2mV |
| 漣波&噪聲 | < 350 μVrms/3mVpp | < 350 μVrms/2mVpp | ≦50V : < 500μVrms/3mVpp;>50V : < 1mVrms/3mVpp |
| 定電流模式 |
| 變動率+(輸出百分比+ 偏移) | 負載調節率 < 0.01% + 250uA;電壓調節率 < 0.01% + 250uA |
| 漣波&噪聲 | < 2mArms |
| 反應時間 |
| 電壓上升時間 | < 100mS |
| 電壓下降時間 | < 100mS |
| 分辨率 |
| 編輯電壓 | 1mV | 1mV | 2mV |
| 編輯電流 | 1mA | 0.5mA | 0.5mA |
| 讀回電壓 | 0.5mV | 0.5mV | 1mV |
| 讀回電流 | 1mA | 0.1mA | 0.5mA |
| 表頭電壓 | 1mV |
| 表頭電流 | 1mA (<10A), 10mA(>10A) |
| OVP/OCP電壓 | 10mV |
| OVP/OCP電流 | 10mA |
| 精確度 |
| 編程電壓 | 0.05% + 10mV |
| 編程電流 | 0.2% + 10mA |
| 讀值電壓 | 0.05% + 5mV |
| 讀值電流 | 0.15% + 5mA |
| OVP/OCP電壓 | 0.05% + 10mV |
| OVP/OCP電流 | 0.1% + 10mA |
| 瞬時響應 |
| < 50μsec (當電流從滿載到半載，輸出電壓在15mV以內) |
| 指令處理時間 |
| 100ms |
| 電壓編程響應時間(用于電阻負載) |
| 電壓上升滿載 | 95mS | 50mS | 80mS |
| 電壓上升空載 | 45mS | 20mS | 100mS |
| 電壓下降滿載 | 30mS | 45mS | 30mS |
| 電壓下降空載 | 450mS | 400mS | 450mS |
| 穩定度 (輸出百分比 +偏移) |
| 電壓 | 0.02% + 1mV |
| 電流 | 0.1% + 1mA |
| 存儲器 |
| 保存/調取 | 100組 |
| 溫度系數( 每°C±(輸出百分比 +偏移)) |
| 電壓 | 100ppm + 3mV |
| 電流 | 100ppm + 3mA |
| 接口 |
| 標配：RS-232C ，GPIB |
| 電源 |
| AC 100V/120V/220V+10%, 230V +10%~ -6%, 50/60Hz |
| 尺寸及重量 |
| 230(寬) x 140(高) x 380(長) mm；約10 kg |
