產品介紹：

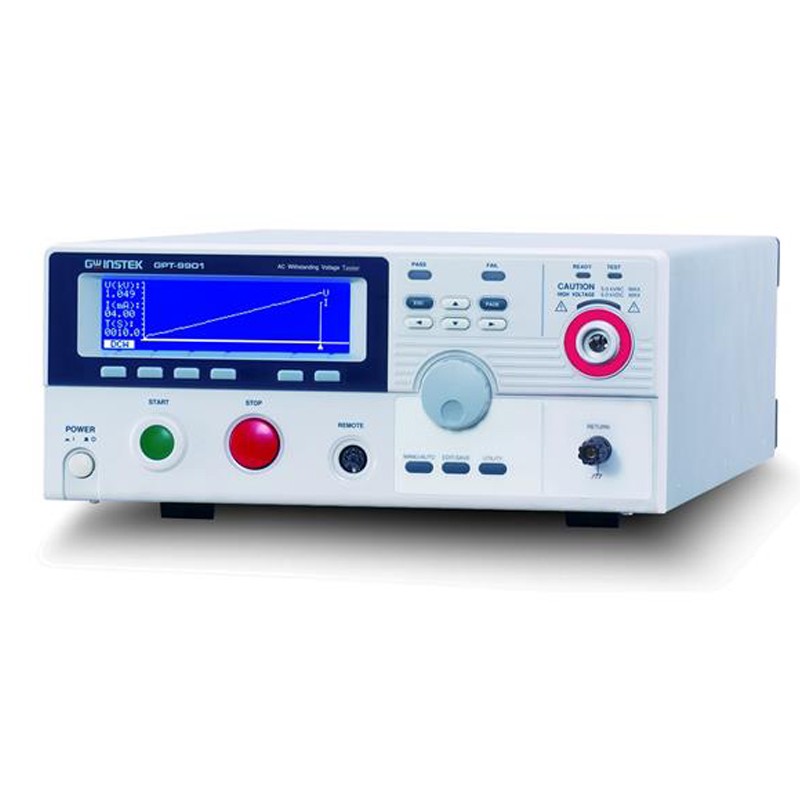

GPT-9900系列安規測試儀共計有2個型號： GPT-9904是4合一機種，具有交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能、 GPT-9903/9903A提供交/直流耐壓測試及絕緣電阻測試功能、 GPT-9902A提供交/直流耐壓測試測試功能、 GPT-9901A提供交流耐壓測試功能。全系列機型提供交流500VA輸出容量，并使用高效率的PWM放大器，有效避免因輸入電源電壓變動或波形變形的影響，以確保交流耐壓測試時對待測物提供穩定之高壓輸出。
針對安全性的考量上， GPT-9900系列使用軟/硬體控制的方式，提供像是開機自測、零點啟動、測試過程中偵測不正常輸出電壓、超過設定上/下限時之快速切斷輸出電壓的能力(150μs)，甚至還提供需插上特殊的連鎖(Interlock)端子才能讓安規測試器正常輸出的功能。除此之外，每項測試完成后都會自動進行放電處理，以避免待測物存在過大的測試電壓，造成使用者傷害。
而在操作、觀測及量測性能方面， GPT-9900系列提供業界獨創之掃描功能，利用軟體將掃描功能直接架構于機器內；當使用者于功能測試完成后，即可進入掃描模式觀看此次測試結果的分析曲線，并可選取測試過程內的任一時間點，分析電壓對電流關系(當選取ACW或DCW功能)，甚至可藉由設定起始時間，掃描某段特定時間的測試結果，分析局部電壓對電流的關系。同時GPT-9900系列以簡約的按鍵設計并搭配高辨視性的點矩陣藍色LCD顯示幕，以及不同顏色之高亮度LED做為狀態指示燈，讓整個操作設置及測量觀看，更加輕松且易于判讀。此外，在提供測試所需的主要功能方面，交流耐壓(AC 5kV/100mA)、直流耐壓(DC 6kV/20mA)、絕緣電阻(DC 50V~1000V/50GΩ)、以及接地阻抗測試(AC 32A max./650mΩ)，并且搭配絕佳的輸出調整解析度、量測解析度、電壓爬升時間設定、上/下限判斷設定...等，讓使用者可以更具彈性的執行各項所需的測試并獲得精確的量測結果。
GPT-9900系列其他功能和特點還包括：后板輸出功能，以方便整合于系統中、斷線偵測功能(僅適用于接地阻抗測試)，以避免斷線造成量測結果的誤判、100組記憶組數，可做為不同測試條件之儲存、多個記憶組結合可做自動連續測試、前板遙控端子座/后板Signal I/O，提供客戶以更便捷及符合需要的方式來控制安規測試器之輸出/中止。甚至針對需要電腦控制并記錄測試結果的使用者，也提供了RS-232C、USB及GPIB(選購)介面可供使用。
產品特點：
500VA測試容量
大型(240x64)點矩陣式LCD
掃描功能, 提供待測物特性分析
絕緣電阻量測可達50GΩ
手動/自動測試模式
具快速選擇功能鍵
高亮度警示及狀態指示燈
具Interlock功能
零點輸出
輸出電壓上升時間控制
True RMS電流量測
高解析度: 1uA(電流量測), 2V(電壓設定)
使用PWM放大器, 確保測試效益及測試可靠性
提供100組記憶, 以儲存測試條件, 且每個記憶組可獨立命名
遙控端子座, 提供機器自前面板外接控制器
提供后板輸出座, 方便系統整合配線
接口: RS-232C, USB device, Signal I/O及GPIB (選購)
產品規格：
| 型號 | 主要功能 | 后面板輸出 | 容量 | 掃描功能 | 標配接口 |
| GPT-9904 | AC/DC/IR/GB | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9903A | AC/DC/IR | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9902A | AC/DC | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9901A | AC | √ | 500VA | √ | USB/RS-232/I/O |
技術指標：
| 交流耐壓測試 | |
| 輸出電壓范圍 | 0.100kV~ 5.000kV ac |
| 輸出電壓調整分辨率 | 2V/步進 |
| 輸出電壓準確度 | ± (1%設定值+ 5V) [無負載] |
| 最大額定負載 | 500 VA (5kV/100mA) |
| 最大額定電流 | 100mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV) |
| 輸出波形 | 正弦波 |
| 輸出電壓頻率 | 50 Hz / 60 Hz 可選擇 |
| 電壓變動率 | ± (1%讀值+ 5V) [最大額定負載→未加負載] |
| 電壓表準確度 | ± (1%讀值+ 5V) |
| 電流量測范圍(截斷電流) | 0.001mA~100.0mA |
| 電流量測分辨率 | 0.001mA / 0.01mA / 0.1mA |
| 電流量測準確度 | ±(1.5%讀值+ 30位數)當HI SET<1.11mA；±(1.5%讀值+ 3位數)當HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC偵測 | Yes |
| 掃描功能* | Yes |
| 上升時間(RAMP) | 0.1s~999.9s |
| 測試時間(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 直流耐壓測試 | |
| 輸出電壓范圍 | 0.100kV~ 6.000kV dc |
| 輸出電壓調整分辨率 | 2V/步進 |
| 輸出電壓準確度 | ± (1%設定值+ 5V) [無負載] |
| 最大額定負載 | 100W (5kV/20mA) |
| 最大額定電流 | 20mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV) |
| 電壓變動率 | ± (1%讀值+ 5V) [最大額定負載→未加負載] |
| 電壓表準確度 | ± (1%讀值+ 5V) |
| 電流量測范圍(截斷電流) | 0.001mA~20.0mA |
| 電流量測分辨率[1] | 0.001mA / 0.01mA / 0.1mA |
| 電流量測準確度 | ±(1.5%讀值+ 30位數)當HI SET<1.11mA；±(1.5%讀值+ 3位數)當HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC 偵測 | Yes |
| 掃描功能* | Yes |
| 上升時間(RAMP) | 0.1s~999.9s |
| 測試時間(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 絕緣電阻測試 (GPT-9904/9903A) | |
| 輸出電壓范圍 | 50V~1000V dc |
| 輸出電壓調整分辨率 | 50V/步進 |
| 輸出電壓準確度 | ± (1%設定值+5V) [無負載] |
| 電阻量測范圍 | 0.001GΩ~ 50.00GΩ |
| 測試電壓 | 50V≦V ≦500V：0.001~0.050GΩ：±(5%讀值 + 1位數)；0.051~2.000GΩ：±(10%讀值 + 1位數) 500V≦ V ≦1000V：0.001~0.500GΩ：±(5%讀值 + 1位數)；0.501~9.999GΩ：±(10%讀值 + 1位數)；10.00~50.00GΩ：±(15%讀值 + 1位數) |
| 輸出阻抗 | 600kΩ |
| 上/下限判定功能 | Yes |
| 掃描功能* | Yes |
| 上升時間(RAMP) | 0.1s~999.9s |
| 測試時間(TIMER) | 1s~999.9s |
| GND | OFF (fixed) |
| 接地阻抗測試 (僅GPT-9904) | |
| 輸出電流范圍 | 03.00A~32.00A ac |
| 輸出電流調整分辨率 | 0.01A |
| 輸出電流準確度 | 3A≦ I ≦8A: ±(1%讀值+ 0.2A)；8A< I ≦32A: ±(1%讀值+ 0.05A) |
| 測試電壓 | 6Vac 最大(開路電壓) |
| 測試電壓頻率 | 50Hz/60Hz可選擇 |
| 電阻量測范圍 | 10.0mΩ~ 650.0mΩ |
| 電阻量測分辨率 | 0.1mΩ |
| 電阻量測準確度 | ±(1%讀值+ 2 mΩ) |
| 上/下限判定功能 | Yes |
| 掃描功能* | Yes |
| 測試時間(TIMER) | 0.5s~999.9s |
| 測試方式 | 四線式量測 |
| GND | OFF (fixed) |
| 記憶組 | |
| 單步驟記憶 | MANU：100組 |
| 自動測試記憶 | AUTO：100 組, 每組最多16個manu |
| 界面 | |
| 后板輸出 | 標準 |
| RS-232C | 標準 |
| USB | 標準 |
| GPIB | 選購 |
| Remote terminal (Front) | 標準 |
| Signal I/O | 標準 |
