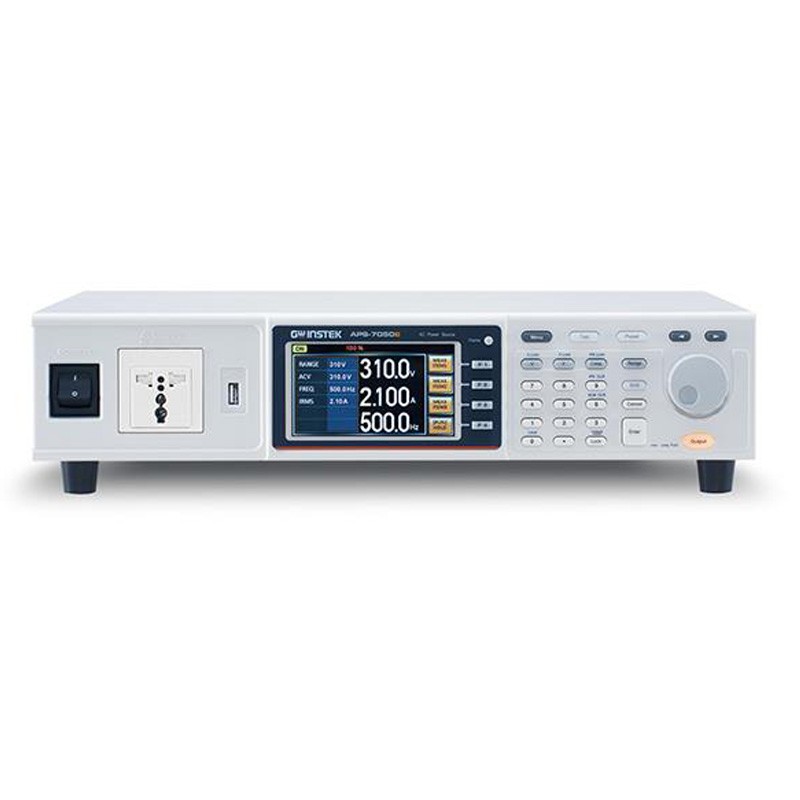

產品介紹：
APS-7000E系列線性AC電源高2U，輸出頻率45~500Hz。APS-7050E最大額定輸出500VA、310Vrms、4.2Arms；APS-7100E最大額定輸出1000VA、310Vrms、8.4Arms。APS-7000E系列包含6種測量和測試功能(Vrms,
Irms, F, Ipk, W,
PF)，具有類似AC功率計的用戶界面。該系列通過增強小電流測量分辨率，尤其適合LED生產和備用模式功率損耗測試。為了滿足消費電子中電源電壓波動的測試標準，APS-7000E系列不僅提供了一個穩定的AC電源，其特殊的測試模式還可以處理特殊目的或異常的電壓和頻率。測試模式提供10組存儲器，模擬功率中斷、電壓增強和壓降。該系列可以生成電網功率瞬態波形，使用戶能夠判定在不利條件下的電子產品工作情況。
產品特點：
4.3'' TFT-LCD顯示屏
輸出能力：
APS-7050E(500VA, 310Vrms, 4.2/2.1Arms)
APS-7100E(1000VA, 310Vrms, 8.4/4.2Arms)
測量功能：電壓, 電流, 功率, 電流, 頻率, 功率因數
10組測試模式，模擬功率瞬態輸出
10組預設，用戶可存儲10組設置
OPP, OCP和OTP保護
可調的電壓、頻率和電流限制
通用進線電源
產品規格：
|
型號 |
輸出功率 |
輸出頻率 |
輸出電壓 |
最大電流 |
|
APS-7050E |
500VA |
45-500Hz |
0-155Vrms/0-310Vrms |
4.2A/2.1A |
|
APS-7100E |
1000VA |
45-500Hz |
0-155Vrms/0-310Vrms |
8.4A/4.2A |
技術指標：
| 型號 | APS-7050E | APS-7100E |
| 額定功率 |
500VA |
1000VA |
| 輸出電壓 |
0 ~ 310.0 Vrms |
0 ~ 310.0 Vrms |
| 輸出頻率 |
45.00 ~ 500.0 Hz |
45.00 ~ 500.0 Hz |
|
最大電流(r.m.s) | 0 ~ 155
Vrms |
4.2 A |
8.4 A |
| 0 ~ 310
Vrms |
2.1 A |
4.2 A |
|
最大電流 | 0 ~ 155
Vrms |
16.8 A |
33.6 A |
| 0 ~ 310
Vrms |
8.4 A |
16.8 A |
|
總諧波失真(THD) |
≤0.5% 在45 ~ 500Hz (電阻性負載) |
| 峰值因數 |
≥4 |
| 電壓調節率 |
0.1% (%滿刻度) |
| 負載調節率 |
0.5% (%滿刻度) |
| 響應時間 |
< 100μS |
| 設定值 |
| 電壓 | 范圍 |
155 Vrms / 310 Vrms / Auto |
| 分辨率 |
0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms |
| 精度 |
± (0.5%設定值 + 2位) |
| 頻率 | 范圍 |
45 ~ 500 Hz |
| 分辨率 |
0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz |
| 精度 |
± 0.02%設定值 |
| 測量 |
| 電壓(r.m.s) | 范圍 |
0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms /
155.1 ~ 310.0 Vrms |
| 分辨率 |
0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms |
| 精度 |
± (0.5%讀值 + 2位) |
| 頻率 | 范圍 |
45 ~ 500 Hz |
| 分辨率 |
0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz |
| 精度 |
± 0.1 Hz |
| 電流(r.m.s) | 范圍 |
2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 17.5A |
| 分辨率 |
0.01 mA, 0.1 mA, 0.001 A, 0.01 A |
| 精度 |
± (0.6%讀值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%讀值 + 5位) , 0.350 ~ 3.500
A / ± (0.5%讀值 + 3位) , 3.500 ~ 17.50 A |
| 電流 | 范圍 |
0.0 ~ 70.0 A |
| 分辨率 |
0.1 A |
| 精度 |
± (1%讀值 + 1位) |
| 功率(W) | 分辨率 |
0.01 W, 0.1 W, 1 W |
| 精度 |
± (0.6%讀值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%讀值 + 5位) , 100.0 ~ 999.9 W;
± (0.6%讀值 + 2位) , 1000 ~ 9999 W |
| 功率因數 | 范圍 |
0.000~1.000 |
| 分辨率 |
0.001 |
| 精度 |
± (2%讀值 + 2位) |
| 常規 |
| 預設數 |
10 (0~9數字鍵) |
| 保護 |
OCP, OPP, OHP和Alarm |
| 環境條件 |
| 工作溫度 |
0 ~ +40 ℃ |
| 存儲溫度 |
-10 ~ +70 ℃ |
| 工作濕度 |
20 ~ 80% RH (無凝結) |
| 存儲濕度 |
小于80% RH(無凝結) |
| 輸入 |
| 輸入電源 |
1ψ AC 115/230 Vac ±15% |
| 尺寸 |
|
430(W)×88(H)×400(D) mm; 約24Kg |
430(W)×88(H)×560(D) mm; 約38Kg |
