| 詳細規格 |

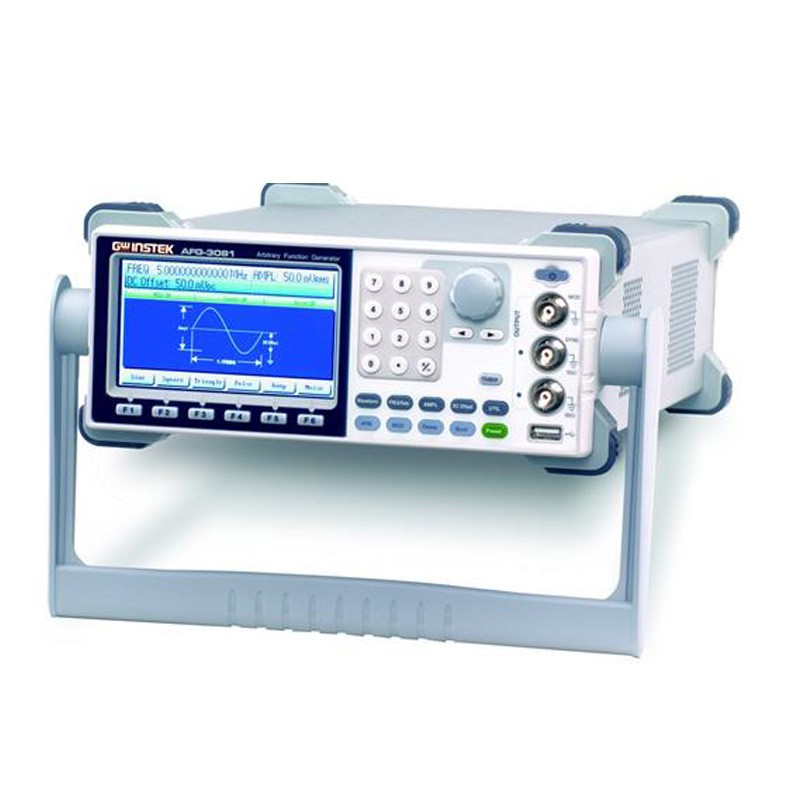

| AFG-3081 | AFG-3051 |
| 波形 |
| 標準波形 |
正弦波, 方波, 鋸齒波, 脈沖波, 噪聲波, 直流, DC, Sin(x)/x, 指數上升, 指數下降, 負鋸齒波 |
| 任意波形 |
| ARB功能 |
內置 |
| 采樣率 |
200 MSa/s |
| 重建率 |
100MHz |
| 波形長度 |
1M 點 |
| 幅值分辨率 |
16 位 |
| 非易失性存儲器 |
10組1M內存(1) |
| 自定義輸出區域 |
任意2 ~ 1M點 |
| 自定義標記輸出 |
任意2 ~ 1M點 |
| 頻率特性 |
| 范圍 | 正弦波、方波 |
80MHz |
50MHz |
| 三角波、鋸齒波 |
1MHz |
| 分辨率 |
1uHz |
| 準確性 | 穩定度 |
±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ |
| 老化率 |
±1 ppm, per 1 year |
| Tolerance |
≤1 uHz |
| 輸出特性*2 |
| 幅值 | 范圍 |
10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(開路) |
| 準確度 |
± 設定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp) |
| 分辨率 |
0.1 mV or 4 位數 |
| 平坦度 |
± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9
dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(對應于最大振幅正弦波 to
1 kHz) |
| 單位 |
Vpp, Vrms, dBm, |
| 偏移 | 范圍 |
±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit) |
| 準確度 |
設定值的1% + 2 mV+ 0.5% 振幅高度 |
| 波形輸出 | 阻抗 |
50Ω typical (fixed)；> 10MΩ (output disabled) |
| 輸入保護 |
短路保護，超載繼電器自動禁用主輸出 |
| SYNC輸出 | 范圍 |
TTL-compatible into>1kΩ |
| 阻抗 |
50Ω標準值 |
| 正弦波特性 |
| 諧波失真*5 |
–60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc
1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp |
| 總諧波失真 |
DC 到 20 kHz：< 0.2%+0.1mVrms |
| 偽波(非諧波)*5 |
–60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave
1MHz～80MHz |
| 相位噪聲 |
＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz
band |
| 方波特性 |
| 上升/下降時間 |
<8 nS*3 |
| 過激信號 |
< 5% |
| 不對稱性 |
周期的1%+1 ns |
| 可調占空比 |
20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz
；50.0%(Fixed) 50～80MHz |
| 抖動 |
0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz |
| 斜波特性 |
| 線性度 |
＜峰值輸出的0.1% |
| 對稱性 |
0% to 100% |
| 脈沖特性 |
| 周期 |
20ns～ 2000s |
| 脈沖寬度 |
8ns～
1999.9s最小脈沖寬度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值 |
| 過激信號 |
<5% |
| 抖動率 |
100 ppm +50 ps |
| AM調制 |
| 載波波形 |
正弦波, 方波, 三角波, 鋸齒波, 脈沖波, 任意波 |
| 調制波形 |
正弦波, 方波, 三角波, 正/負鋸齒波 |
| 調制頻率 |
2 mHz to 20 kHz |
| 深度 |
0% to 120.0% |
| 信號來源 |
內部/外部 |
| FM調制 |
| 載波波形 |
正弦波, 方波, 三角波, 鋸齒波 |
| 調制波形 |
正弦波, 方波, 三角波, 正/負鋸齒波 |
| 調制頻率 |
2 mHz to 20 kHz |
| 峰值偏移 |
DC to 80 MHz |
DC to 50 MHz |
| 信號來源 |
內部/外部 |
| PWM調制 |
| 載波波形 |
方波 |
| 調制波形 |
正弦波, 方波, 三角波, 正/負鋸齒波 |
| 調制頻率 |
2 mHz to 20 kHz |
| 偏移 |
脈沖波的0% ～ 100.0% |
| 信號來源 |
內部/外部 |
| FSK調制 |
| 載波波形 |
正弦波, 方波, 三角波, 鋸齒波, 脈沖波 |
