| 機種 | 通道數 |
帶寬(-3dB), 上升時間, 帶寬限制 |
| GDS-1102E |
2 + Ext |
DC~100MHz (-3dB), 3.5ns, 20MHz |

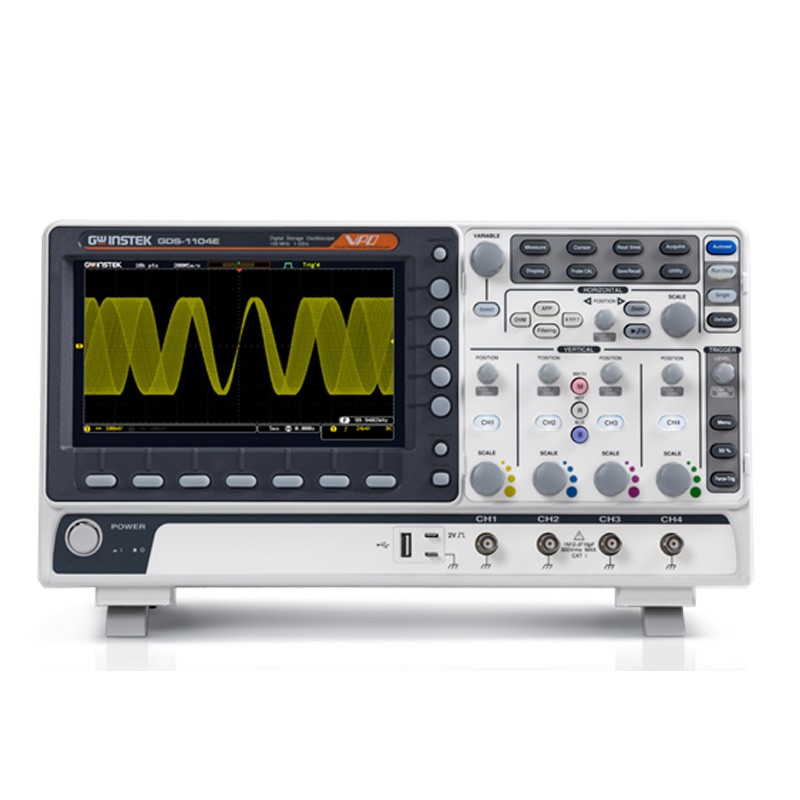

| GDS-1104E |
4 |
DC~100MHz (-3dB), 3.5ns, 20MHz |
| GDS-1152E |
2 + Ext |
DC~150MHz (-3dB), 2.3ns, 20MHz |
| 規格 |
| 垂直 | 垂直分辨率 |
8 bit :1mV~10V/格 |
| 輸入耦合 |
AC, DC, GND |
| 輸入阻抗 |
約1MΩ// 16pF |
| 直流增益準確度 |
2mV~10V/格: ±3% ; 1mV/格: ±5% |
| 極性 |
正向 & 反向 |
| 最大輸入電壓 |
300Vrms, CAT I |
| 偏移位置范圍 |
1mV/格 : ±1.25V |
|
2mV/格 ~ 100mV/格 : ±2.5V |
|
200mV/格 ~ 10V/格 : ±125V |
| 波形訊號處理 |
+, -, ×, ÷, FFT, 用戶自定義義運算, 數字濾波器 |
|
FFT: 1M點FFT |
|
FFT垂直刻度提供: Linear RMS 或 dBV RMS |
|
FFT窗口類型: Rectangular, Hamming, Hanning, 或 Blackman |
| 觸發 | 來源 |
CH1, CH2, CH3*, CH4*, Line, EXT** |
|
*僅4通道機種 ; **僅2通道機種 |
| 觸發模式 |
自動 (100 ms/div以下文件位支持滾動模式), 一般, 單次 |
| 觸發類型 |
邊沿, 脈波寬度, 視頻, 矮波, 上升 & 下降沿, 超時, 交替, |
|
事件延遲(1~65535事件可選), 時間延遲(4ns~10s可選) |
| 閉鎖范圍 |
4ns ~ 10s |
| 耦合 |
AC, DC, LF rej., Hf rej., Noise rej. |
| 靈敏度 |
1格 |
| 外部觸發 | 范圍 |
±15V |
| 靈敏度 |
DC ~ 100MHz 約100mV |
| 輸入阻抗 |
1MΩ±3%~16pF |
| 水平 | 時基范圍 |
5ns/格 ~ 100s/格 (1-2-5 順序) |
| 滾頓 |
100ms/格 ~ 100s/格 |
| 前置觸發 |
最大10格 |
| 后置觸發 |
最大2,000,000格 |
| 時基準確率 |
在任何 ≥ 1 ms的間隔中為±50 ppm |
| 實時取樣率 |
最大1GSa/s |
| 內存長度 |
每通道最大10Mpts |
| 獲取模式 |
一般, 平均, 峰值檢測, 單次 |
| 峰值檢測 |
2ns (典型值) |
| 平均 |
2 ~ 256可選 |
| X-Y模式 | X-軸輸入 |
通道1; 信道3* (*僅4通道機種) |
| Y-軸輸入 |
通道2; 信道4* (*僅4通道機種) |
| 相位移 |
100kHz時±3° |
| 測量 | 游標測量 |
可量測: 幅度, 時間, 門控 ; 光標間電壓差( ΔV) ; 光標間時間差( ΔT) |
|
單位: 秒, 頻率(1/s), 相位, 比例(%) |
| 自動量測 |
36組: Pk-Pk, Max, Min, Amplitude, High, Low, |
|
Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, |
|
ROVShoot, FOVShoot, RPREShoot, FPREShoot, |
|
Frequency, Period, RiseTime, FallTime, |
|
+Width, -Width, Duty Cycle, +Pulses, -Pulses,+Edges, -Edges, |
|
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase |
| 自動計數 |
6位數, 測試范圍由2Hz至額定帶寬 |
| 前面板控制功能 | 自動設置 |
單一按鍵自動設置所有信道的垂直, 水平以及觸發系統, 具有撤銷自動設置功能 |
| 儲存設定 |
20組 |
| 儲存波形 |
24組 |
| 顯示 | TFT LCD
類型 |
8" TFT WVGA 彩色顯示 |
| 顯示分辨率 |
800水平× 480垂直 像素 (WVGA) |
| 補點 |
Sin(x)/x |
| 波形顯示 |
點, 向量, 可調余暉(16ms~4s), 無限 |
| 波形更新率 |
最快100,000 波形/每秒 |
| 顯示格式 |
8 x 10格 |
| 顯示模式 |
YT, XY |
| 界面 | USB接口 |
USB 2.0 High-speed host port x1, |
|
USB 2.0 High-speed device port x1 |
以太網絡端口(LAN) |
RJ-45連接器, 10/100Mbps with HP Auto-MDIX |
|
(僅GDS-1104E) |
| Go-NoGo
BNC |
最大5V/10mA, TTL集極開路輸出 |
| 安全鎖孔 |
機器背面提供標準Kensington安全插槽 |
| 多國語言選單 |
提供 |
| 其他規格 | 操作環境 |
溫度: 0°C ～ 50°C. |
|
于40°C相對濕度 ≤80% 或 于41°C ~ 50°C相對濕度≤ 45% |
| 在線幫助 |
支援 |
| 尺寸 |
380mm x 208mm x 127.3mm |
| 重量 |
約2.8公斤 |
