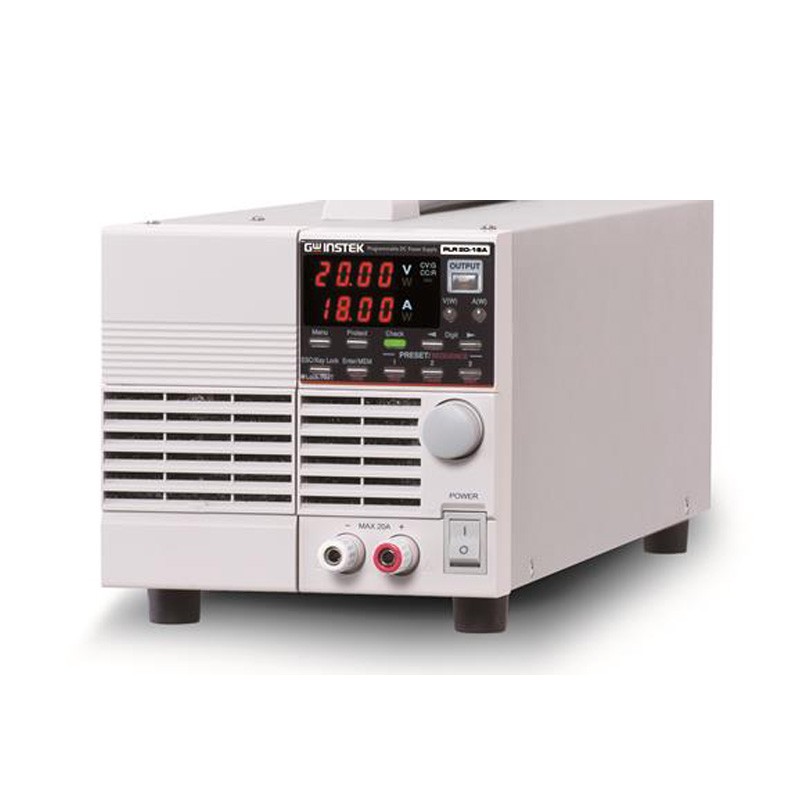

產品介紹：
固緯最新推出的PLR 系列共有6 個機種，輸出電壓范圍分別為20V/36V/60V，而輸出功率分別為360W 和720W。透過外部串聯或是并聯的連接方式，以提高整體的輸出電壓或輸出電流，針對同機種的機器可提供2 臺串聯或3 臺并聯 。PLR 系列提供三組默認功能鍵可儲存經常使用的電壓及電流參數, 使用者可以快速的進行呼叫/儲存；此外序列編程功能，可以透過計算機來執行序列參數編輯，此序列編程的參數是由一連串的電壓和電流步階組合而成, 經由RS232C(標配), LAN/USB(選配)或 GPIB/USB(選配) 接口來進行PC端序列編程數據的傳輸至電源供應器內部存儲器，此功能經常被運用來建立標準的測試流程，以驗證待測體在快速變化條件下其特性的狀態。PLR 系列具有過電壓及過電流保護，當保護被觸發啟動時，電源供應器的輸出功能將被關閉，以保護待測體，另外在背板所提供的模擬監視(標配)與模擬控制(選配)功能，可用來監控或控制其電源供應器的輸出。
PLR 系列是一種混合型的電路設計，它集成了線性式(Linear)和交換式(Switching)兩者電路的架構所組合而成的。交換式(Switching)電路的優點是高功率密度，而線性電路具有低噪聲,低紋波和快速的電壓恢復時間等優異的特性。PLR 系列結合線性和交換式電路的所有優點，不僅擁有小巧的尺寸、重量輕、低紋波，亦具有快速的電壓恢復時間約100us?？焖匐妷夯謴?fù)時間可以讓電源供應器提供較穩定的輸出電壓，因此適合較大負載電流變化的測試單體(DUT)來使用。PLR 系列提供啟動電流優先功能來防止輸出瞬間的電壓及電流過沖問題，特別適合使用在LED 及二極管等負載測試。
PLR 系列滿足各種工業外圍產品相關的測試，包括半導體設備及汽車電子組件等的可靠性試驗、耐久性試驗和電子組件的老化試驗等，以提高各終端產品的質量和可靠性。
產品特點：
額定輸出電壓:20V/36V/60V
輸出功率:360W/720W
低紋波低噪聲(0.5mVrms/10mArms)
快速恢復時間（100us）
為100-240VAC的交流輸入配備功率因素校正電路
串行連接最多2個單元并行連接最多3個單元
選擇電壓電流的設置位數（粗調/細調）
面板鎖定功能/3套預設功能
輸出定時器功能（范圍從1min到1000h59mins）
CC優先功能（防止電流沖突）
PC編輯的序列功能（最大步進1000 /最小步進50ms）
保護：OVP,UVP,OCP，遙感（終端打開）
外部模擬控制功能
PC遠程界面：標準：RS-232;選配的：GPIB/USB/LAN
產品規格：
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PLR 20-18 | 18A | 20V | 360W | 開關 | RS232 |
| PLR 20-36 | 36A | 20V | 720W | 開關 | RS232 |
| PLR 36-10 | 10A | 36V | 360W | 開關 | RS232 |
| PLR 36-20 | 20A | 36V | 720W | 開關 | RS232 |
| PLR 60-6 | 6A | 60V | 360W | 開關 | RS232 |
| PLR 60-12 | 12A | 60V | 720W | 開關 | RS232 |
技術指標：
| PLR20-18 | PLR20-36 | PLR36-10 | PLR36-20 | PLR60-6 | PLR60-12 |
| 額定輸出 |
| 電壓 | 0V~20V | 0V~20V | 0V~36V | 0V~36V | 0V~60V | 0V~60V |
| 電流 | 0~18A | 0~36A | 0~10A | 0~20A | 0~6A | 0~12A |
| 功率 | 360W | 720W | 360W | 720W | 360W | 720W |
| 例（CV） |
| 線性 | 3mA | 3mA | 3.8mA | 3.8mA | 5mA | 5mA |
| 負載 | 2mA | 2mA | 2.8mA | 2.8mA | 4mA | 4mA |
| 例（CC） |
| 線性 | 5mA | 5mA | 5mA | 5mA | 5mA | 5mA |
| 負載 | 5mA | 10mA | 1mA | 5mA | 1mA | 5mA |
| 波&噪聲（噪聲帶寬=20MHz；波紋帶寬=1MHz） |
| CV P-P | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p |
| CV rms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms |
| CC rms | 10mArms | 10mArms | 5mArms | 10mArms | 5mArms | 5mArms |
| 回讀精度（23℃±5℃，預熱30分鐘后） |
| 電壓 | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) |
| 電流 | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) |
| 功率 | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) |
| 設置精度（23℃±5℃，預熱30分鐘后） |
| 電壓 | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) |
| 電流 | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) |
| 響應時間 |
| 上升時間(輸出電壓：10%→90%FS) | 50ms/50ms;無負載/額定負載 | 50ms/50ms;無負載/額定負載 | 50ms/50ms;無負載/額定負載 |
| 下降時間(全負載)(輸出電壓：10%→90%FS) | 50ms | 50ms | 150ms |
| 下降時間(無負載) (輸出電壓：10%→90%FS) | 250ms | 250ms | 600ms |
| 負載瞬時恢復時間 (負載從50到100%) | 100us | 100us | 100us |
| 設置分辨率 |
| 電壓 | 10mV | 10mV | 10mV |
| 電流 | 10mA | 10mA | 10mA |
| 測量分辨率 |
| 電壓 | 10mV | 10mV | 10mV |
| 電流 | 10mA | 10mA | 10mA |
| 串并聯性能 |
| 并聯操作 | 最多3個單元 | 最多3個單元 | 最多3個單元 |
| 串聯操作 | 最多2個單元 | 最多2個單元 | 最多2個單元 |
| 保護功能 |
