產品簡介：
Array3400A高性能任意波形產生器采用DDS(Direct Digital Synthesis)技術,可輸出準確 、穩定 、低失真的任意波形.
3400A不僅可輸出高達50MHz的正弦波,上升/下降時間小于10ns 、頻率達25MHz的完美方波,以及最高200KHz的線性鋸齒波,還
可以產生10MHz的可變時延脈沖以及任意波形,滿足各類使用者的需求.
產品特點：
50MHz正弦波與25MHz方法與10MHz任意波
14位,125MSa/s,256K取樣點的任意波形
脈波,鋸齒波(Ramp),三角波噪聲與直流波形
線性與對數掃描及突發操作
SM,FM,PM,FSK,及PWM等調制類型
20mvpp至20Vpp開放式回路振輻范圍
可透過USB 、 LAN和選購的GPIB來連接計算機
直觀的圖形化輸出信號設定
可透過Pattern Out接口輸出16位的數據
免費提供波形編輯軟件
容易上手的接口操作
超強效能、完美波形
亞銳3400A 50MHz 任意波形產生器采用DDS (Direct Digital Synthesis)
技術，可輸出準確、穩定合格無雜訊的低失真正弦波訊號。另外，3400A還能以上升/下降時間低于10ns,
頻率高達25MHz的方波，以及最高200KHz的線性鋸齒波來滿足使用者使用上的需求。
脈波的產生
3400A可以產生最高10MHz的可調邊緣時間脈波。也由于3400A提供了可調的周期、脈寬與振幅，因此在需要彈性脈沖訊號的應用上是相當適合的。
自訂波形的產生
3400A具備了14位元的解析度以及125 MSa/s的取樣率，并彈性地提供使用者所需波形。它也可以讓使用者儲存最多五筆波形，其中四筆(4 x 256 K
Points）在永久記憶體中、一筆在暫存記憶體中。

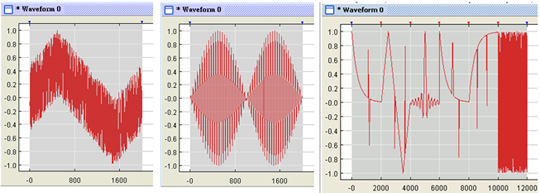

免費提供波形編輯軟體Wavepatt
本公司自創的波形編輯軟體Wavepatt可讓使用者輕易地產生、編輯及下載復雜的波形，而且本軟體亦可以接收并編輯來自安捷倫示波器MSO8104的波形。

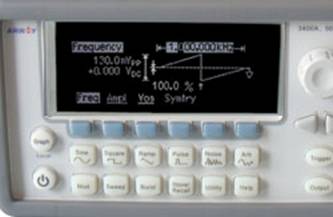

圖形模式
3400A的圖形顯示模式可以讓使用者搭配軟鍵操作信號設定時，以視覺驗證各項設定。

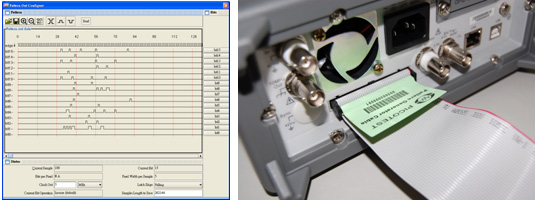

透過Pattern Out端口傳輸資料
使用者可以透過附加在波形編輯軟體中的Wavepatt?功能編輯16位元資料，并可將該資料儲存下來。然后，再根據使用者應用上的需求，透過后置面板上的Pattern
Out端口將資料傳輸出去。

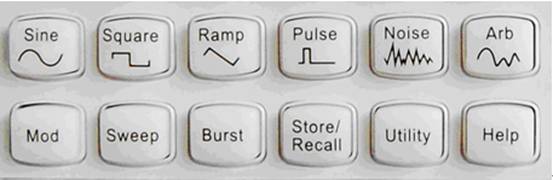

容易上手的操作介面

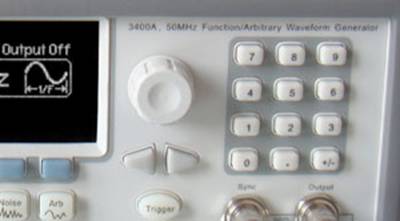

3400A的前置面板既簡單又好操作。使用者只要按一兩個鍵就能使用所有重要的功能，并可以利用旋鈕或數字鍵來調整頻率、振幅、偏移及其它參數。使用者甚至可以直接以Vpp, Vrms, dBm 或高低位準來輸入電壓值。在時序參數方面，則以赫茲(Hz) 或秒為單位輸入。
簡單好用的功能
支援外部頻率參考源

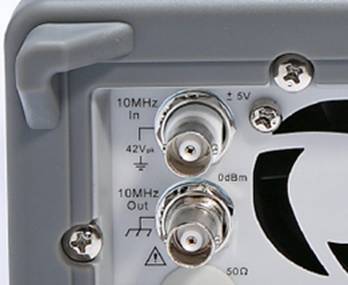

3400A外部頻率參考源可以讓使用者與另一部10 MHz時脈的3400A保持同步，并可以透過前置面板或遠端電腦來執行相位調整，以達到精確的相位校準及調整結果。
