產品介紹：

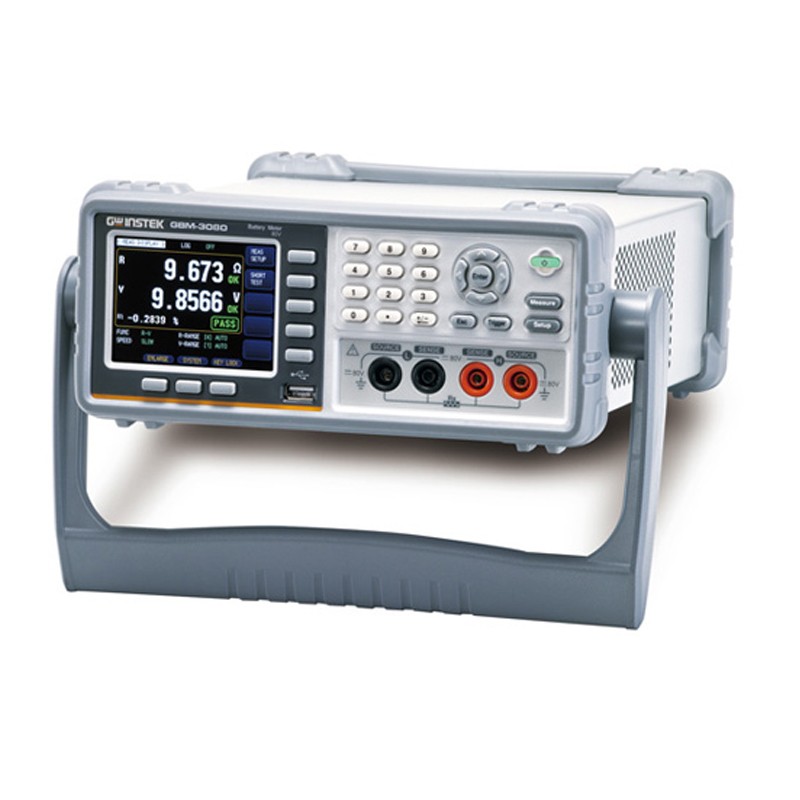

固緯電子推出全新系列臺式電池測試儀GBM-3000系列，它使用AC
1kHz作為測試信號，測量電池電壓和內阻為300V（GBM-3300）和80V（GBM-3080）。 該系列具有3.5”TFT
LCD，4線測量方法，高分辨率（6位電壓/ 5位電阻）測量顯示能力，以及獨立的GO /
NOGO電壓和電阻判定，各種通信接口等，滿足各種類型的電池測量，如單體電池，電池單元到最終產品（電池）等， 以便于用戶在生產的各個階段實現準確的測量。
GBM-3000系列為各種類型的電池提供測量開路電壓和電阻的卓越功能。電壓測量的精度高達±（0.01%讀值+3位），測量分辨率可達10μV（8V時）。電阻測量的精度可達±（0.5%讀值+5位），測量分辨率達到0.1μΩ（3mΩ時）。同時，為了方便用戶快速、清晰地解釋測量結果，GBM-3000系列分別根據電壓和電阻分別進行HI/LO測定，并可切換到簡單（大數字顯示）模式，以滿足測試精度的要求，清晰、易于讀取，可提高檢查效率。
除了出色的測量能力外，GBM-3000系列還提供了許多功能，以確保有效性和便利性。
為了保證有效性，測試引線（探棒）接觸狀態檢測功能是有效地提示用戶測試引線（探棒）和DUT是否良好接觸，以確保測量值的有效性。在便利性方面，GBM-3000系列提供兩種數據存儲方法（最多10000筆測量值）?！耙话愦鎯?chǔ)”僅存儲測量的電壓和電阻值；“統計存儲”具有用于統計分析的相關參數（Cp
/ Ckp / Mean / MAX / MIN ...）。
用戶可以先將測量過程中的數據存儲在內部存儲器中，然后通過閃存驅動器將數據傳輸?shù)接?jì)算機進行后續分析，而不限于與計算機的連接。
此外，為了通過傳輸方法檢索和存儲測量結果，GBM-3000系列提供RS-232C /
USB設備（虛擬COM），用于編寫程序和檢索。處理程序接口用于通過PLC進行外部觸發控制。所有接口均標準配備，不僅可以節省儀器成本，還可以滿足使用不同自動測量系統的要求。
產品特點：
3.5" TFT LCD (320x240)
測量項目：直流電壓和交流電阻
電壓測量：300V(GBM-3300)或80V(GBM-3080)
電阻測量: 0mΩ~ 3.2kΩ(max.)
電壓測量的基本精度: 0.01%
電阻測量的基本精度: 0.5%
測量分辨率高達0.1μΩ和10μV
分別對電壓和電阻進行獨立的Go / NoGo確定功能
測試導線（探棒）斷開/接觸故障的判斷機制是測量可靠性的保證
標準接口：USB Host/Device, RS-232C及Handler
產品規格:
|
型號 |
電阻測量 |
電壓測量 |
分辨率 |
基本精度 |
標配接口 |
|
GBM-3300 |
3.2KΩ |
300V |
0.1uΩ/10uV |
電壓0.01%，電阻0.5% |
USB/RS-232 |
|
GBM-3080 |
3.2KΩ |
80V |
0.1uΩ/10uV |
電壓0.01%，電阻0.5% |
USB/RS-232 |
技術指標：
| 屏幕 |
3.5(320x240)TFT LCD |
| 阻抗 |
5位數 |
| 電壓 |
6位數 |
| 測試速度 |
| 慢速 |
3次/秒 |
| 中速 |
14次/秒 |
| 高速 |
25次/秒 |
| Ex.高速 |
65次/秒 |
| 阻抗測量 |
| 測試頻率 |
1kHz(±0.5Hz)固定值 |
| 輸入阻抗 |
3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2mΩ |
| 范圍 | 范圍編號 | 范圍 | 最大刻度 | 分辨率 | 測試電流 |
開路電壓（最大Vpp） |
|
0 |
3mΩ |
3.1000mΩ |
0.1μΩ |
100mA |
8V |
|
1 |
30mΩ |
31.000mΩ |
1μΩ |
100mA |
8V |
|
2 |
300mΩ |
310.00mΩ |
10μΩ |
10mA |
7V |
|
3 |
3Ω |
3.1000Ω |
100μΩ |
1mA |
3V |
|
4 |
30Ω |
31.000Ω |
1mΩ |
100μA |
2V |
|
5 |
300Ω |
310.00Ω |
10mΩ |
10μA |
1.5V |
|
6 |
3kΩ |
3200.0Ω |
100mΩ |
10μA |
1.5V |
| 精度 | 范圍編號 | 速度 | 精度 | 溫度系數 |
|
0 |
慢速 |
±0.5%讀值±10位 |
（±0.05%讀值±1位）/℃ |
|
中速 |
±0.5%讀值±15位 |
|
高速 |
±0.5%讀值±20位 |
|
Ex.高速 |
±0.5%讀值±40位 |
|
1 |
慢速 |
±0.5%讀值±5位 |
（±0.05%讀值±0.5位）/℃ |
|
中速 |
±0.5%讀值±6位 |
|
高速 |
±0.5%讀值±7位 |
|
Ex.高速 |
±1.0%讀值±8位 |
| 電壓測量 |
| 范圍 | 范圍編號 | 范圍 | 最大刻度 | 分辨率 |
|
0 |
8V |
±8.08000 |
10μV |
|
1 |
80V |
±80.8000 |
100μV |
|
2 |
300V（僅GBM-3300） |
±303.000 |
1mV |
| 精度 | 檔位編號 | 速度 | 精度 | 溫度系數 |
|
0~2 |
慢速 |
±0.01%讀值±3位 |
（±0.001%讀值±0.3位）/℃ |
|
中速 |
±0.01%讀值±5位 |
|
高速 |
±0.05%讀值±5位 |
|
Ex.高速 |
±0.10%讀值±6位 |
| 其他功能 |
| 范圍選擇 |
自動范圍,保持范圍,正常范圍 |
| 比較器 |
ABS,PER或SEQ |
| 連接偵測 |
OPEN&WIRE |
| 蜂鳴器 |
OFF， Pass， Fail |
| 觸發 |
內部,外部 |
| 接口 |
USB Device / USB host/RS-232C/HANDLER |
| 電源 |
AC 100 - 240V, 50/60Hz；功耗: 最大 10W |
| 尺寸& 重量 |
264mm(W)x 107mm(H)x 350mm(D) 2.8kg |
