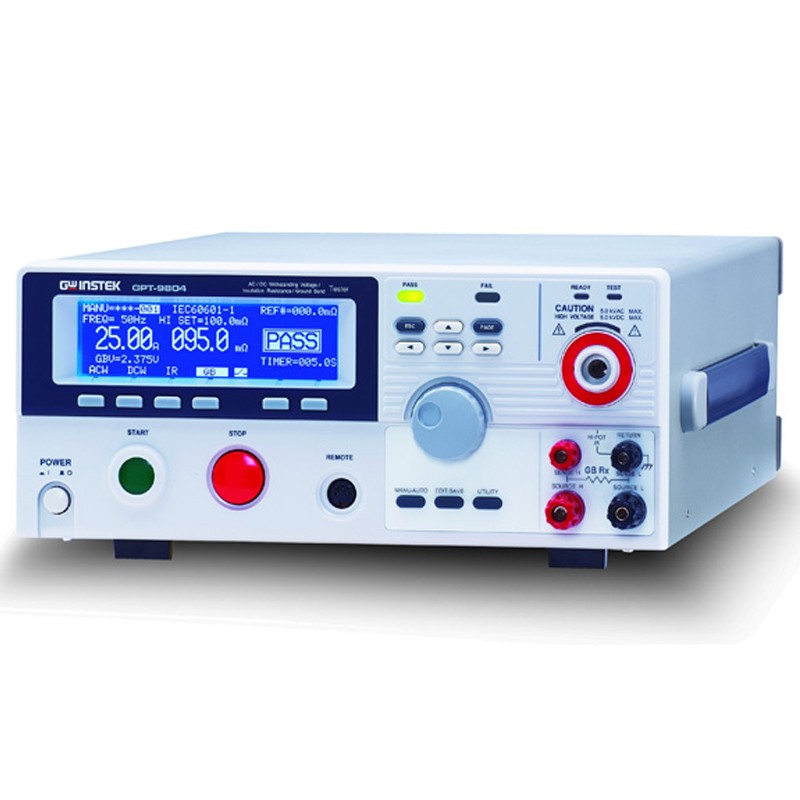

產品介紹：
GPT-9800 系列為兼具高穩定性測試、安全考慮及全新外觀的安規測試儀，其功能完全符合如IEC、EN、UL、CSA、GB、JIS
…等安全法規對各種電子/電器產品或部件在測試上的要求。
依需求自由選型
GPT-9804是4合一機種，提供交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能
GPT-9803提供交/直流耐壓測試及絕緣電阻測試功能
GPT-9802提供交流及直流耐壓測試功能
GPT-9801提供交流耐壓測試功能
產品特點：
200VA測試容量
大型(240x64)點矩陣式LCD
手動/自動 測試模式
具快速選擇功能鍵
高亮度警示及狀態指示燈
具Interlock功能
零點輸出
輸出電壓上升時間控制
True RMS電流量測
高分辨率: 1uA(電流量測), 2V(電壓設定)
使用PWM放大器, 確保測試效益及測試可靠性
提供100組記憶, 以儲存測試條件, 且每個記憶組可獨立命名
遙控端子座, 提供機器自前面板外接控制器
界面 : RS-232C, USB device, Signal I/O及GPIB (選購)
產品規格:
|
型號 |
AC |
DC |
IR |
GB |
標配接口 |
|
GPT-9804 |
√ |
√ |
√ |
√ |
USB/RS-232/I/O |
|
GPT-9803 |
√ |
√ |
√ |
× |
USB/RS-232/I/O |
|
GPT-9802 |
√ |
√ |
× |
× |
USB/RS-232/I/O |
|
GPT-9801 |
√ |
× |
× |
× |
USB/RS-232/I/O |
技術指標：
| 交流耐壓測試 |
| 輸出電壓范圍 |
0.100kV~ 5.000kV ac |
| 輸出電壓調整分辨率 |
2V/步進 |
| 輸出電壓準確度 |
± (1%設定值+ 5V) [未加負載] |
| 最大額定負載 |
200 VA (5kV/40mA) |
| 最大額定電流 |
40mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV) |
| 輸出波形 |
正弦波 |
| 輸出電壓頻率 |
50 Hz / 60 Hz 可選擇 |
| 電壓變動率 |
± (1%讀值+ 5V) [最大額定負載→未加負載] |
| 電壓表準確度 |
± (1%讀值+ 5V) |
| 電流量測范圍 |
0.001mA~40.0mA |
|
電流量測分辨率 [1] |
0.001mA / 0.01mA / 0.1mA |
| 電流量測準確度 |
±(1.5%讀值+ 30uA) |
| 上/下限判定功能 |
Yes |
| ARC偵測 |
Yes |
|
上升時間(RAMP) |
0.1s~999.9s |
|
測試時間(TIMER) [2] |
OFF, 0.5s~999.9s |
| GND |
RETURN/GUARD |
|
直流耐壓測試 (GPT-9804/9803/9802) |
| 輸出電壓范圍 |
0.100kV~ 6.000kV dc |
| 輸出電壓調整分辨率 |
2V/步進 |
| 輸出電壓準確度 |
± (1%設定值+ 5V) [未加負載] |
| 最大額定負載 |
50W (5kV/10mA) |
| 最大額定電流 |
10mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV) |
| 電壓變動率 |
± (1%讀值+ 5V) [最大額定負載→未加負載] |
| 電壓表準確度 |
± (1%讀值+ 5V) |
| 電流量測范圍 |
0.001mA~ 10.0mA |
|
電流量測分辨率 [1] |
0.001mA / 0.01mA / 0.1mA |
| 電流量測準確度 |
±(1.5%讀值+ 30uA) |
| 上/下限判定功能 |
Yes |
| ARC 偵測 |
Yes |
|
上升時間(RAMP) |
0.1s~999.9s |
|
測試時間(TIMER) [2] |
OFF, 0.5s~999.9s |
| GND |
RETURN/GUARD |
|
絕緣電阻測試 (GPT-9804/9803) |
| 輸出電壓范圍 |
50V~1000V dc |
| 輸出電壓調整分辨率 |
50V/步進 |
| 輸出電壓準確度 |
± (1%設定值+5V) |
| 電阻量測范圍 |
1MΩ~ 9500MΩ |
| 測試電壓 |
50V≦ V <500V：1~50MΩ：±(5%讀值 + 1 MΩ)；51~2000MΩ：±(10%讀值 + 1
MΩ)；500V≦ V ≦1000V：1~500MΩ：±(5%讀值 + 1 MΩ)；501~9500MΩ：±(10%讀值 + 1 MΩ) |
| 上/下限判定功能 |
Yes |
|
上升時間(RAMP) |
0.1s~999.9s |
|
測試時間(TIMER) |
1s~999.9s |
| GND |
GUARD (fixed) |
|
接地阻抗測試 (GPT-9804) |
| 輸出電流范圍 |
03.00A~30.00A ac |
| 輸出電流調整分辨率 |
0.01A |
| 輸出電流準確度 |
3A≦ I ≦8A: ±(1%讀值+ 0.2A)；8A< I ≦30A: ±(1%讀值+ 0.05A) |
| 測試電壓 |
6Vac 最大(開路電壓) |
| 測試電壓頻率 |
50Hz/60Hz可選擇 |
| 電阻量測范圍 |
10.0mΩ~ 650.0mΩ |
| 電阻量測分辨率 |
0.1mΩ |
| 電阻量測準確度 |
±(1%讀值+ 2 mΩ) |
| 上/下限判定功能 |
Yes |
|
測試時間(TIMER) |
0.5s~999.9s |
| 測試方式 |
四線式量測 |
| GND |
GUARD (fixed) |
| 記憶組 |
| 單步驟記憶 |
MANU：100組 |
| 自動測試記憶 |
AUTO：100 組, 每組最多16個manu |
| 界面 |
| RS-232C |
標準 |
| USB |
標準 |
| GPIB |
選購 |
| Remote
terminal (Front) |
標準 |
| Signal
I/O |
標準 |
| 顯示屏 |
|
240 x 64 點陣式(藍色) LCD |
| 使用電源 |
|
AC 100V/120V/220V/230V ± 10%, 50/60Hz |
| 尺寸及重量 |
|
330(寬) x 150(高) x 460(深) mm；約15kg max. for GPT-9803/9802/9801；約19kg
max. for GPT-9804 |
|
[ 1 ] 電流量測分辨率與上限設定之分辨率相同 |
|
[ 2 ] 只有在特殊的MANU模式下( MANU=***-000 ), 測試時間可為持續測試(TIMER = OFF) |
