產品介紹：

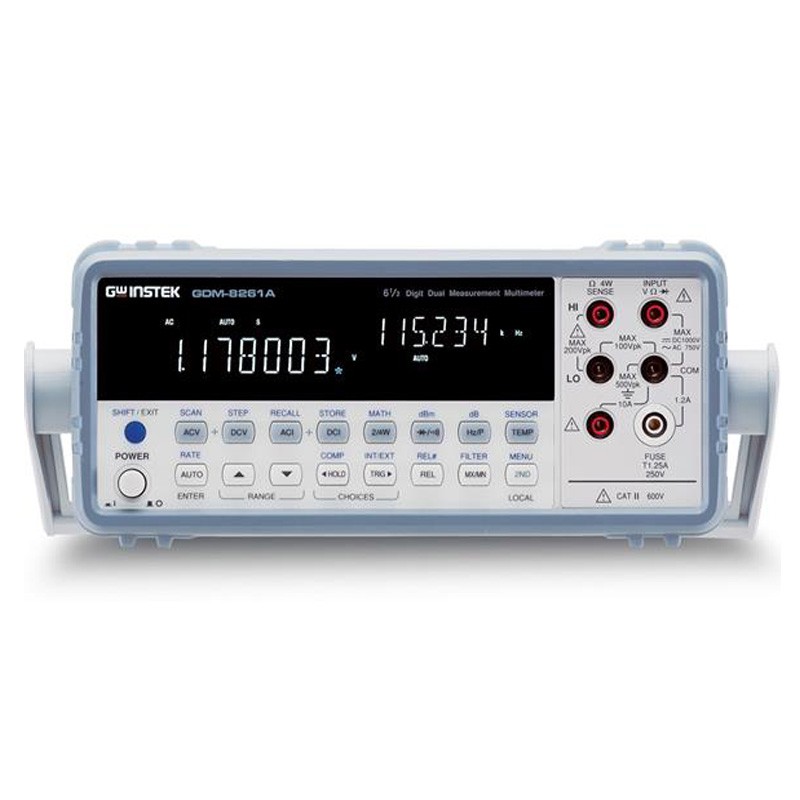

GDM-8261A是一款6
1/2位數字萬用表，支持雙顯示測量，具有11種測量功能和10種運算功能，精度高(35ppm直流電壓精度)，適合多種應用領域的參數測量。
GDM-8261A采用掃描卡式設計，提供16個V-Ch和2個I-Ch，可以在一個或多個設備上進行多點測量，所有操作僅通過按鍵完成。擁有多點測量能力，GDM-8261A可以看作一個用于增加生產測試量的半自動ATE系統，或看作一個用于長期監控或特征記錄的數據記錄器。它的PC軟件和DMM-Viewer支持多通道面板設置和掃描卡數據記錄。此外，LabVIEW驅動幫助用戶在PC屏上創建自己的虛擬儀器，極大的簡化了編程。對于ATE系統測量或遠程控制應用，GDM-8261A標配USB和RS-232C接口，選配GPIB或LAN接口。
GDM-8261A是一款真正的6
1/2位數字萬用表，具有非常高的直流電壓精度(35ppm)、雙顯示測量、11種基本測量和10種高級測量功能。支持外插掃描卡，可以在多個測量點間切換，能夠有效進行短期/長期的監控或特征記錄。對于系統自身測量或測試需要，GDM-8261A則可使用RS-232C以及憑借高性價比、高速數據獲取和操作簡單的特性逐漸成為主流的USB接口。
A、 理想的操作平臺
GDM-8261A所有的基本測量功能，充分滿足了工程師設計、研發和測試電子線路或產品的需要，包括電壓、電流、電阻、二極管、短路測試以及頻率和溫度測量。此外，GDM-8261A還具有10種高級測量功能(dBm、dB、比較功能和其它數學運算)，讓您無需再擔心特殊的測量要求。
B、 雙顯示測量
與其它“雙顯示”數字萬用表不同，GDM-8261A的第二個顯示屏不僅可以顯示范圍信息，還可以顯示測量值。也就是說，輸入信號的兩個屬性能夠同時顯示在屏幕上：主要測量和次要測量項目，幾乎適合所有的測量組合。雙顯示測量功能避免在同一個測試點進行多次測量，節省了寶貴時間。
C、 高測量分辨率&采樣率
模式 分辨率 測量速度
快速 4 1/2位 2,400次/秒
中速 5 1/2位 600次/秒
慢速 6 1/2位 30次/秒
GDM-8261A的分辨率非常高：0.1μV的電壓分辨率、100pA的直流電流分辨率、1nA的交流電流分辨率和100μΩ的電阻分辨率，完全可以達到用戶對精度的要求。此外，30次/秒(6
1/2位)和2,400次/秒(4 1/2位)的傳輸速度使GDM-8261足夠應對當今市場的測量要求。
D、 2/4線制電阻測量
GDM-8261A提供兩種電阻測量方法：2線制測量和4線制測量。2線制測量方式是最常見最簡單的連接方法，尤其適用于100Ω～10kΩ電阻。4線制測量方式適合小電阻測量(100Ω以下)，測量時會自動補償測試導線電阻和接觸電阻。
E、 通用接口&傳輸速度
為滿足系統的應用需求，GDM-8261A提供了一個通用USB接口和一個標準RS-232C接口。連接USB接口，以ASCII格式傳輸信息的速度可達2,400次/秒。GPIB或LAN卡為選配附件，也可適用于您既有的系統。
F、 多點測量掃描卡
選配掃描卡采用插件式設計，具有一套完備的多點測量解決方案，簡化了多點測量和數據處理過程。用戶可以通過這種掃描方式有效測量與GDM-8261A相連的多個通道。
產品特點：
6 ?位顯示：1,200,000位
DCV基本精確度：0.0035%
雙顯示測量，真空熒光顯示屏(VFD)
11種主要測量功能&10種高級測量功能
具AC+DC電壓或電流量測功能
高分辨率：DCI 100pA；ACI 1nA
溫度測量(RTD & 熱電耦)范圍：-200℃～+1820℃
USB接口傳輸速率高達2,400次讀值/秒
標準接口：USB、RS-232C、Digital I/O
選配接口：GPIB或LAN
選配掃描卡：GDM-SC1A(V×16ch，I×2ch)
免費PC軟件：DMM Viewer
產品規格：
| 型號 | 采樣率 | 顯示 | DCV精度 | 最大電流檔位 | 后面板輸入 | 標配接口 |
| GDM-9060 | 1K/sec | 6?雙顯示(1200000) | 0.0075% | 10A | NO | USB/RS-232/LAN/I/O |
| GDM-9061 | 10K/sec | 6?雙顯示(1200000) | 0.0035% | 3A | YES | USB/RS-232/LAN/I/O |
| GDM-8261A | 2.4K/sec | 6?雙顯示(1200000) | 0.0035% | 10A | NO | USB/RS-232/I/O |
技術指標：
| 規格 | ||||||
| 功能 | ||||||
| 檔位(3) | 分辨率 | 輸入阻抗...等 | 24 Hour 23°C± 1°C | 90 Day 23°C± 5°C | 1 Year 23°C± 5°C | 溫度系數0°~ 18°C /28°~ 55°C |
| 直流電壓 | ||||||
| 100.0000 mV | 0.1μV | 10MΩ or >10GΩ | 0.0030 + 0.0030 | 0.0040 + 0.0035 | 0.0050 + 0.0035 | 0.0005 + 0.0005 |
| 1.000000 V | 1μV | 10MΩ or >10GΩ | 0.0015 + 0.0004 | 0.0020 + 0.0005 | 0.0035 + 0.0005 | 0.0005 + 0.0001 |
| 10.00000 V | 10μV | 11.11MΩ±1% | 0.0020 + 0.0006 | 0.0030 + 0.0007 | 0.0048 + 0.0007 | 0.0005 + 0.0001 |
| 100.0000 V | 0.1mV | 10.1MΩ±1% | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0081 + 0.0006 | 0.0005 + 0.0001 |
| 1000.000 V | 1mV | 10.1MΩ±1% | 0.0025 + 0.0006 | 0.0044 + 0.0010 | 0.0090 + 0.0010 | 0.0005 + 0.0001 |
| 電阻(4) | ||||||
| 100.0000 Ω | 100μΩ | 1 mA | 0.0030 + 0.0030 | 0.008 + 0.004 | 0.010 + 0.004 | 0.0008 + 0.0005 |
| 1.000000 kΩ | 1mΩ | 1 mA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
| 10.00000 kΩ | 10mΩ | 100μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
| 100.0000 kΩ | 100mΩ | 10μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
| 1.000000 MΩ | 1μΩ | 3.5μA | 0.0020 + 0.0010 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0010 + 0.0002 |
| 10.00000 MΩ | 10Ω | 350nA | 0.0150 + 0.0010 | 0.020 + 0.001 | 0.040 + 0.001 | 0.0030 + 0.0004 |
| 100.0000 MΩ | 100Ω | 350 nA//10 MΩ | 0.3000 + 0.0100 | 0.800 + 0.010 | 0.800 + 0.010 | 0.1500 + 0.0002 |
| 直流電流 | ||||||
| 100.0000 μA | 100pA | < 0.015 V | 0.010 + 0.020 | 0.04 + 0.025 | 0.05 + 0.025 | 0.002 + 0.0030 |
| 1.000000 mA | 1nA | < 0.15 V | 0.007 + 0.005 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
| 10.00000 mA | 10nA | < 0.07 V | 0.005 + 0.010 | 0.03 + 0.020 | 0.05 + 0.020 | 0.002 + 0.0020 |
| 100.0000 m A | 0.1μA | < 0.7 V | 0.010 + 0.004 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
| 1.000000 A | 1μA | < 0.8 V | 0.050 + 0.006 | 0.08 + 0.010 | 0.10 + 0.010 | 0.005 + 0.0010 |
| 10.00000 A | 10μA | < 0.5 V | 0.100 + 0.008 | 0.12 + 0.008 | 0.15 + 0.008 | 0.005 + 0.0008 |
| 短路蜂鳴 | ||||||
| 1000.000 Ω | 0.001Ω | 1 mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.010 + 0.030 | 0.001 + 0.002 |
| 二極管 | ||||||
| 1.000000 V | 1μV | 1 mA | 0.002 + 0.010 | 0.008 + 0.020 | 0.010 + 0.020 | 0.001 + 0.002 |
