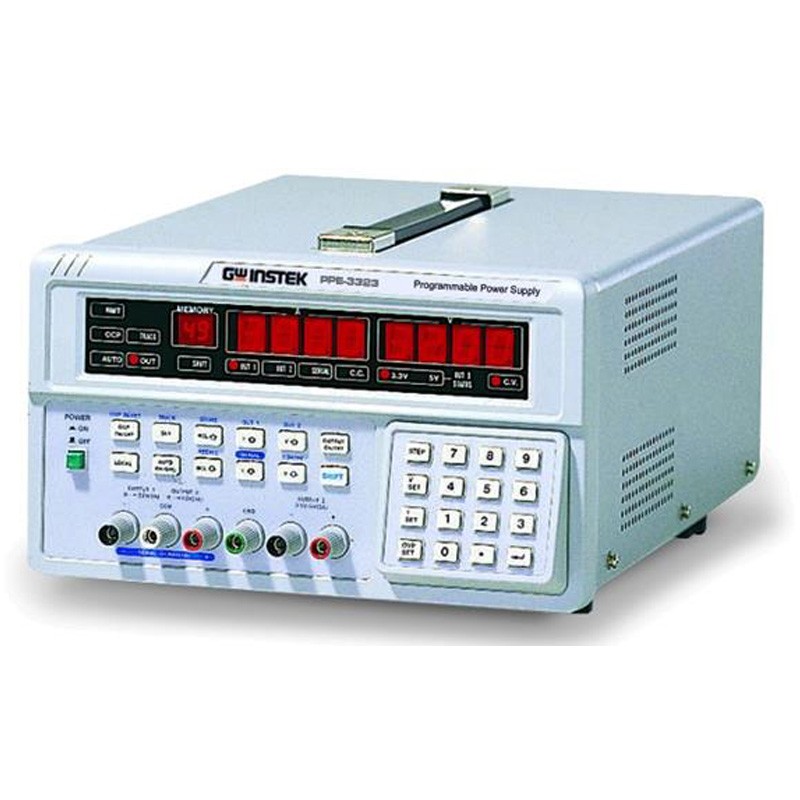

PPE-3323（線性）
產品介紹：PPE是三路輸出207W可編程線性直流電源，過電壓和過電流保護可使PPE電源和負載免受意外損壞，符合UL、CSA、IEC安全規范更加提高了安性能，此機種擁有高的分辨率10mV/1mA及RS-232計算機聯機的接口，功能豐富的PPE系列是要求高分辨率，多路輸出和外部安全保護的高端應用的最佳選擇。
產品特點：
1.具UP/DOWN鍵,操作容易
2.高解析度:10mV.1mA
3.過電壓保護與過電流保護功能(軟體控制)
4.50組存儲容量
5.自我測試與軟體校正
6.符合UL,CSA,IEC安全規范
7.高穩定度,低漂移
8.4位數顯示
9.計時器可做設定步驟自動測試
10.三組輸出
11.自動Tracking
12.RS-232通訊接口
產品規格：
|
型號 |
最大電流 |
最大電壓 |
功率 |
通道數 |
備注 |
標配接口 |
|
PPE-3323 |
3A |
32V |
207W |
3 |
32V/3A,-32V/-3A,3.3V或5V/3A |
RS232 |
|
PPT-1830 |
5A |
18V |
138W |
3 |
18V/3A*2,6V/5A |
GPIB |
|
PPT-3615 |
3A |
36V |
126W |
3 |
36V/1.5A*2,6V/3A |
GPIB |
技術指標：
| 輸出 |
| 電壓 |
0 ~ +32V, 0 ~ -32V, 3.3V/5V 固定 |
| 電流 |
0 ~ +3A, 0 ~ -3A, 3A 固定 |
| 過電壓保護 |
0 ~ +33V, 0 ~ -33V, OLP |
| 負載調節率 |
| 電壓 |
< 6mV |
| 電流 |
< 3mA |
| 電源調節率 |
| 電壓 |
< 3mV |
| 電流 |
< 3mA |
| 解析度 |
| 電壓 |
10mV ( 20mV 額定電壓 > 36V ) |
| 電流 |
1mA ( 2mA 額定電流 > 3.5A ) |
| 過電壓保護 |
10mV ( 20mV 額定電壓 > 36V ) |
|
設定準確度(25 + 5°C) |
| 電壓 |
< 0.05% + 25mV ( + 50mV 額定電壓 > 36V ) |
| 電流 |
< 0.2% + 10mA |
| 過電壓保護 |
< 2% + 0.6V |
|
漣波及雜訊(20Hz~20MHz) |
| 電壓 |
漣波：1mVrms / 3mVp-p雜訊：2mVrms / 30mVp-p |
| 電流 |
< 3mArms ( < 5mArms 額定電流 > 3.5A ) |
| 溫度系數 (0 ~
40°C) |
| 電壓 |
< 100ppm + 3mV |
| 電流 |
< 150ppm + 3mA |
| 讀回值解析度 |
| 電壓 |
10mV ( 20mV 額定電壓 > 36V ) |
| 電流 |
1mA ( 2mA 額定電流 > 3.5A ) |
|
讀回值準確度(25 + 5°C) |
| 電壓 |
< 0.05% + 25mV ( + 50mV 額定電壓 > 36V ) |
| 電流 |
< 0.2% + 10mA |
| 響應時間 |
| 電壓上升 |
10% ~ 90% < 100mS |
| 電壓下降 |
90% ~ 10% < 100mS |
| 讀回值溫度系數 |
| 電壓 |
< 100ppm + 10mV ( + 20mV 額定電壓 > 36V ) |
| 電流 |
< 150ppm + 10mA |
| 漂移 |
| 電壓 |
< 0.03% + 6mV |
| 電流 |
< 0.1% + 6mA |
|
同步追蹤操作(PPE-3323) |
| 同步追蹤誤差 |
< 0.1% + 50mV |
| 串聯調節率 |
< 50mV |
| 記憶 |
| 儲存/呼叫 |
0 ~ 49 |
| 計時器 |
| 時間設定 |
1秒 ~ 99分鐘 |
| 解析度 |
1秒 |
| 功能 |
循環輸出(自動運行) |
| 使用電源 |
|
交流 100V/120V/220V/240V+10%, 50/60Hz |
| 附件 |
|
電源線 x 1,操作手冊 x 1,測試線 GTL-105 x 3 |
| 尺寸及重量 |
|
255(寬) x 145(高) x 346(長) mm, 約 10 公斤 |
