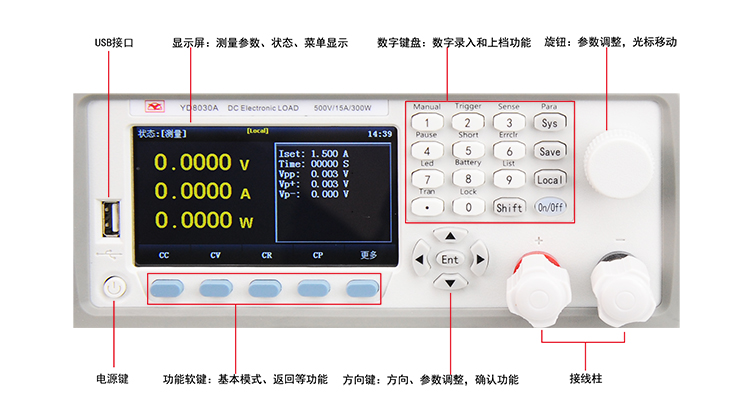

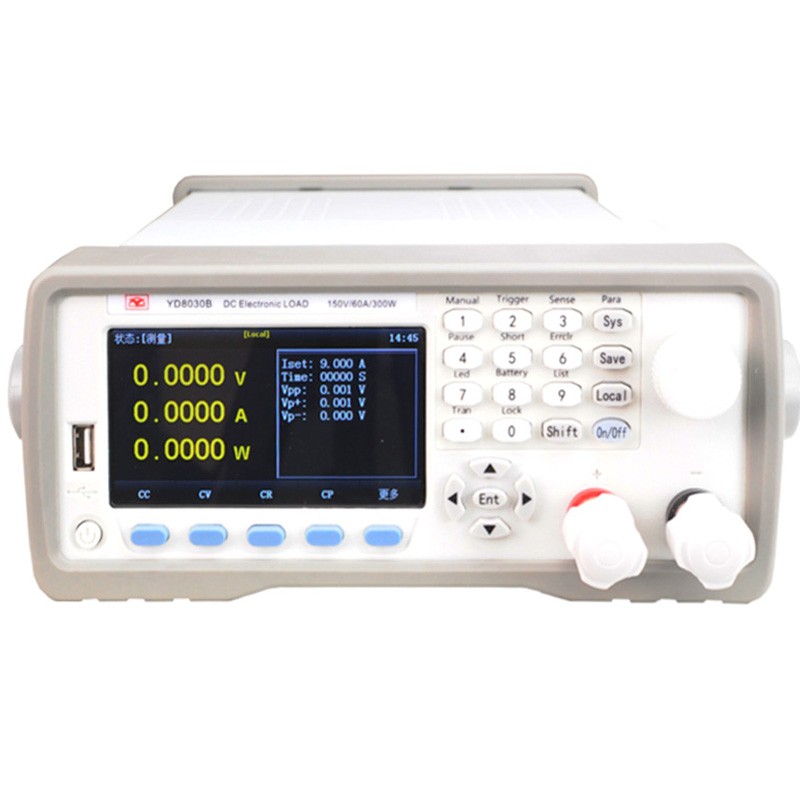

YD8015/8015A/8030/8030A/8030B/8060系列
150/300/500W,120/500V,10/15/30/120A
CC/CV/CR/CP四種基本模式
電流遠端監視功能，外部觸發功能
0.1mV/0.1mA高分辯率，紋波測量功能
動態電流/電壓測試，高達10k的動態頻率
電壓電流測量速度可達40kHz
CR-LED測試/時間測試
U盤屏幕截圖與保存功能
支持U盤軟件升級
標配RS232接口
遠端電壓補償輸入測試功能
配套上位機軟件實現遠端操作和監控
斷電記憶功能
性能特點：
1.過電壓、低電壓、過電流、過功率、過熱、防反接等基本保護、另外具備電壓過沖、電流過種、電源監控鎖、電源啟動等擴展保護；
2.支持全模式混合列表測試，支持內部存儲及外掛U盤保存與調用；
3.恒阻+恒流、恒壓+恒阻、恒壓+恒流三種組合測試；
4.智能溫控風扇；
5.獨立短路測試功能，支持運行過程中任意插入短路測試過程和暫停運行功能；
規格參數：
|
負載型號 |
YD8015 |
YD8030 |
YD8060 |
YD8015A |
YD8030A |
YD8030B | |||||||
|
額定值 |
電壓 |
0-150V |
0-500V |
0-150V | |||||||||
|
電流 |
0-3A |
0-30A |
0-3A |
0-20A |
0-12A |
0-120A |
0-1A |
0-10A |
0-1.5A |
0-15A |
0-3A |
0-60A | |
|
功率 |
150W |
300W |
600W |
150W |
300W |
300W | |||||||
|
CV模式 |
量程 |
0-18V |
0-150V |
0-18V |
0-150V |
0-18V |
0-150V |
0-50V |
0-500V |
0-50V |
0-150V |
0-18V |
0-150V |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
10mV |
10mV | |
|
精度 |
±(0.05%+0.025%FS) | ||||||||||||
|
CC模式 |
量程 |
0-3A |
0-30A |
0-3A |
0-30A |
0-12A |
0-120A |
0-1A |
0-10A |
0-1.5A |
0-15A |
0-3A |
0-60A |
|
分辨率 |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV |
1mV |
10mV | |
|
精度 |
±(0.05%+0.05%FS) | ||||||||||||
|
CR模式 |
量程 |
0.05Ω-7.5kΩ |
0.01Ω-7.5kΩ |
0.05Ω-25kΩ | |||||||||
|
分辨率 |
16bit | ||||||||||||
|
精度 |
0.1%+0.5%FS | ||||||||||||
|
CP模式 |
量程 |
150W |
300W |
600W |
150W |
300W |
300W | ||||||
|
分辨率 |
10mW | ||||||||||||
|
精度 |
0.1%+0.05%FS | ||||||||||||
|
動態電流 | |||||||||||||
|
動態模式 |
T1&T2 |
100us-99.99us | |||||||||||
|
精度 |
5us±100ppm | ||||||||||||
|
斜率 |
0.001-0.15A/uS | ||||||||||||
