產品介紹：

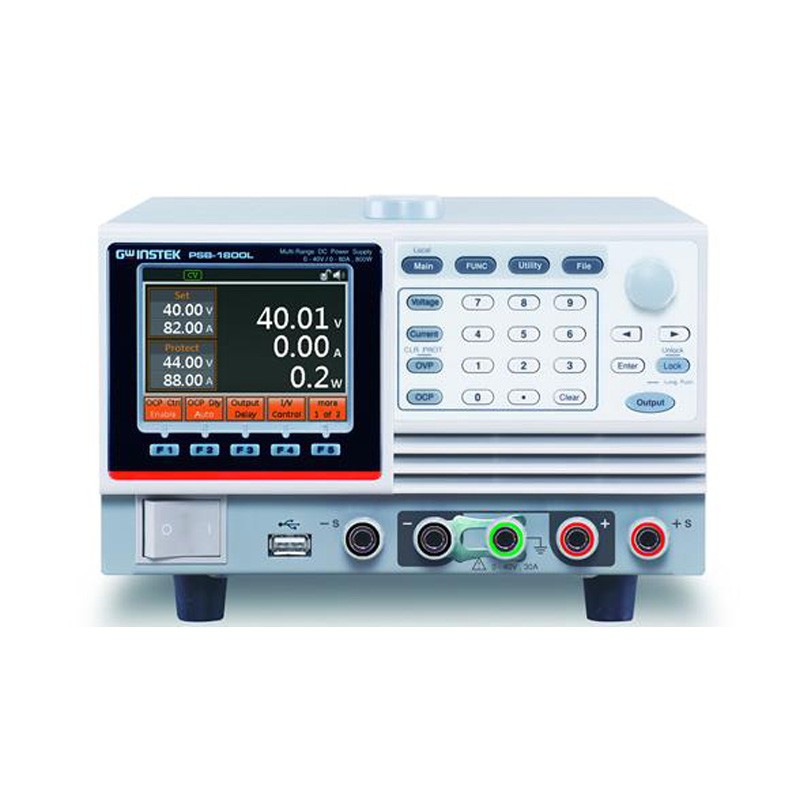

PSB-1000系列為一款多量程臺式直流電源，串聯2臺160V機型最大可實現320V的電壓輸出，并聯4臺PSB-1800L最大可實現320A的電流輸出。PSB-1000系列界面友善，通過LCD面板和菜單功能選項，無需另外查閱使用手冊即可清楚的顯示設定條件及測量結果。運用功能鍵、數字鍵和快速鍵可以輕松完成相關設定。其前端子30A的輸出能力能更好的滿足實驗室及科學研發單位使用。
PSB-1000系列不僅提供友善的菜單功能界面，內置功能更適合產業應用。機型提供前后面板端子輸出，方便研發人員操作。面板采用菜單式功能選項，可以讓使用者很快熟悉和操作PSB-1000系列，非常適合復雜功能設定需求的現場工程人員及研發人員。
開機組態設定(Power On Configuration)可以讓使用者將已編輯好的序列輸出(SEQ)設定為開機自動執行。針對有序列電源輸出應用需求的生產線，省去每次開機時需重新設定序列電源的人工時間。
電壓觸發可以讓使用者為上升電平和下降電平設置脈沖信號。通過BNC接口提供工作電壓的輸出時間，VOLT TRIG可用于自動化測試系統(ATS)。Output Delay功能分別設定多組PSB-1000系列的輸出開啟及輸出關閉時間，實現時序電源輸出應用。
PSB-1000系列多量程的輸出能力，提供四倍定功率輸出滿足客戶靈活的使用需求。
產品特點：
LCD顯示和友善的菜單功能界面
額定電壓：40V/160V，額定輸出功率：400W/800W
多量程(V&I)操作，定功率輸出
I/V控制功能(可調斜率)適合二極管特性負載 & Surge Reducing；C.V/C.C優先；序列功能，依序輸出直流波形
自動運行輸出或序列功能
主-從操作：2臺串聯或4臺并聯
同步操作(電壓觸發，Tigger In/Tigger Out信號)
標配接口：USB Host、LAN；選配接口：GPIB
Interal Sense控制(禁用/前面板/后面板)功能
LabVIEW驅動
產品規格：
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSB-1400L | 40A | 40V | 400W | 開關 | USB/LAN |
| PSB-1400M | 10A | 160V | 400W | 開關 | USB/LAN |
| PSB-1800L | 80A | 40V | 800W | 開關 | USB/LAN |
| PSB-1800M | 20A | 160V | 800W | 開關 | USB/LAN |
技術指標：
| 詳細規格 |
| 型號 | PSB-1400L | PSB-1400M | PSB-1800L | PSB-1800M |
| 額定輸出 |
| 輸出電壓(V) | 0~40 | 0~160 | 0~40 | 0~160 |
| 輸出電流(A) | 0~40 | 0~10 | 0~80 | 0~20 |
| 輸出功率(W) | 400W | 400W | 800W | 800W |
| 調節率(CV) |
| 負載調節率(mV) | 25 | 85 | 25 | 85 |
| 電壓調節率(mV) | 23 | 83 | 23 | 83 |
| 調節率(CC) |
| 負載調節率(mA) | 45 | 15 | 85 | 25 |
| 電壓調節率(mA) | 45 | 15 | 85 | 25 |
| 紋波&噪聲(噪聲帶寬20MHz ; 紋波帶寬1MHz) |
| CV p-p | 60 | 60 | 80 | 80 |
| CV rms | 7 | 12 | 11 | 15 |
| CC rms | 80 | 20 | 160 | 40 |
| 編程精度 |
| 電壓(mV) 0.1% + | 10 | 50 | 10 | 50 |
| 電流(mA) 0.1% + | 20 | 10 | 40 | 20 |
| 測量精度 |
| 電壓(mV) 0.1% + | 10 | 50 | 10 | 50 |
| 電流(mA) 0.1% + | 20 | 10 | 40 | 20 |
| 響應時間 |
| 上升時間 | 50 | 100 | 50 | 100 |
| 下降時間(滿載)(ms) | 50 | 150 | 50 | 150 |
| 下降時間(空載)(ms) | 500 | 1200 | 500 | 1200 |
| 負載瞬態恢復時間(Load change from 50 to 100%)(ms) | 1 | 1 | 1 | 1 |
| 編程分辨率(PC遠程控制模式) |
| 電壓(mV) | 1 | 3 | 1 | 3 |
| 電流(mA) | 1 | 1 | 2 | 1 |
| 測量分辨率(PC遠程控制模式) |
| 電壓(mV) | 1 | 3 | 1 | 3 |
| 電流(mA) | 1 | 1 | 2 | 1 |
| 串聯和并聯 |
| 并聯 | 含主機最多4臺 |
| 串聯 | 含主機最多2臺 |
| 保護功能 |
| OVP(V) | 4-44 | 5-176 | 4-44 | 5-176 |
| OCP(A) | 4-44 | 1-11 | 5-88 | 2-22 |
| OHP | 關閉輸出 | 關閉輸出 | 關閉輸出 | 關閉輸出 |
| 前面板顯示精度(4位) |
| 電壓(mV) 0.1% + | 20 | 100 | 20 | 100 |
| 電流(mA) 0.1% + | 20 | 10 | 40 |
|
