<del id="aiosy"></del> 產品簡介：

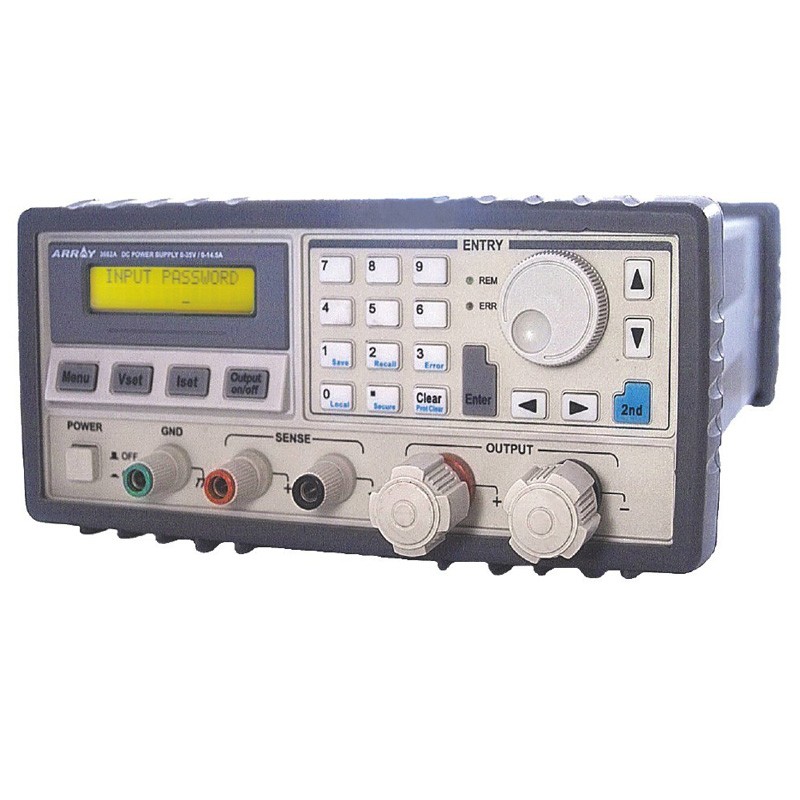

Array 366x系列500W 可編程直流開關電源，不但具有較高的轉換效率，而且輸出紋波與噪聲亦可媲美傳統線性電源。該系列機型采用優化設計
的操作界面，配備背光式液晶顯示器、全功能數字鍵盤和脈動旋鈕，可方便 快捷地進行各項調節與設定。同時具備RS232和GPIB等接口，支持
SCPI可編程儀器標準指令。
產品特點：
具有恒流和恒壓兩種工作模式，根據外部條件自動切換
輸出電壓和電流均可從0至最大輸出連續可調
輸出電壓10mV時即可輸出最大電流，具有SENSE線路損耗補償端
高功率因素，高電源效率，寬供電電壓范圍，低輸出紋波和噪聲
可存儲和調用多組設定參數
結構堅固，體積小巧，操作便捷
支持SCPI可編程儀器標準指令
完善的輸入/輸出保護電路，可靠性高，有效應對嚴酷的使用環境
技術指標:
|
型 號
|
3661A
|
3662A |
3663A |
3664A |
3665A
|
|
額定輸出 |
|||||
|
電壓 |
0 ～20V
|
0 ～35V |
0 ～80V |
0 ～120V |
0 ～200V
|
|
電流 |
0 ～25A
|
0 ～14.5A |
0 ～6.5A |
0 ～4.2A |
0 ～2.5A
|
|
紋波和噪聲（20 Hz to 20 MHz） |
|||||
|
電壓 |
<3mVrms |
<3mVrms
|
<5mVrms
|
<15mVrms
|
<20mVrms
|
|
<10mVp-p |
<10mVp-p |
<14mVp-p
|
<80mVp-p
|
<80mVp-p
|
|
|
電流 |
<10mArms |
<8mArms
|
<6mArms |
<5mArms |
<4mArms
|
|
共模電流：1.5mArms |
|||||
|
負載調整率（電壓） |
3mV
|
5mV
|
10mV
|
10mV
|
10mV
|
| 負載調整率（電流） |
3mA
|
3mA
|
2mA
|
1mA
|
1mA
|
| 電網調整率（電壓） |
5mV
|
5mV
|
10mV
|
10mV
|
10mV
|
|
電網調整率 （電流）
|
3mA
|
3mA
|
2mA
|
1mA
|
1mA
|
| 編程精度 | |||||
|
電壓 |
0.03%+5mV
|
0.03%+5mV |
0.03%+10mV |
0.03%+15mV |
0.03%+15mV
|
|
電流 |
0.5%+8mA
|
0.5%+6mA |
0.5%+5mA |
0.5%+5mA |
0.5%+5mA
|
| 回讀精度 | |||||
|
電壓 |
0.02%+2mV
|
0.02%+2mV |
0.02%+5mV |
0.02%+8mV |
0.02%+10mV
|
|
電流 |
0.2%+8mA
|
0.2%+5mA |
0.2%+5mA |
0.2%+5mA |
0.2%+5mA
|
| 編程解析度 | |||||
|
電壓 |
1mV
|
1mV |
1mV |
1mV(@0-100V) 10mV(@100-120V)
|
1mV(@0-100V) 10mV(@100-200V)
|
|
電流 |
1mA
|
1mA
|
1mA |
1mA
|
1mA
|
|
回讀解析度 |
|||||
|
電壓 |
1mV
|
1mV
|
2mV |
4mV |
4mV |
|
電流 |
1mA
|
1mA
|
1mA |
1mA
|
1mA
|
|
儀表解析度 |
|||||
|
電壓 |
1mV
|
1mV |
2mV |
10mV |
10mV
|
|
電流 |
1mA
|
1mA
|
1mA |
1mA
|
1mA
|
|
輸出設定范圍（最大設定范圍） |
|||||
|
電壓 |
0～20.2V
|
0～35.2V
|
0～80.2V
|
0～120.2V
|
0～200.2V
|
|
電流 |
0～25A |
0～14.5A |
0～6.5A
|
0～4.2A |
0～2.5A |
|
溫度系數±（輸出的百分比 + 偏移）預熱30分鐘后，溫度每變化1 °C ，輸出和回讀的最大變化 |
|||||
|
電壓 |
30ppm + 0.5 mV
|
30ppm + 0.5 mV
|
30ppm+ 0.8 mV
|
30ppm+ 1 mV
|
30ppm+ 1.5 mV
|
|
電流 |
30ppm + 0.5 mA
|
30ppm + 0.2 mA |
30ppm+ 0.1 mA
|
30ppm+ 0.1 mA |
30ppm+ 0.1 mA
|
|
穩定性±（輸出的百分比+偏移） 預熱30分鐘后，在負載、供電電壓及環境溫度恒定的條件下，輸出在8小時內的變化 |
|||||
|
電壓 |
0.02% + 2mV
|
0.02% + 2mV
|
0.02% + 3mV
|
0.02% + 4mV
|
0.02% + 5mV
|
|
電流 |
0.2% + 8mA
|
0.1% + 6mA |
0.05% + 3mA
|
0.05% + 2mA |
0.02% +1mA
|
|
輸出電壓上升/下降響應時間 輸出從設定值的10%變化到設定值的90%所需的最大時間（對于電阻性負載）不包括指令執行時間 |
|||||
|
滿載上升
|
50 msec
|
50 msec
|
50 msec
|
60 msec
|
60 msec
|
|
滿載下降
|
50 msec
|
50 msec |
50 msec
|
60 msec |
60 msec
|
|
空載上升
|
50 msec
|
50 msec
|
50 msec
|
60 msec
|
60 msec
|
|
空載下降
|
200 msec
|
200 msec |
300 msec
|
300 msec
|
500 msec
|
|
供電 AC100V-240V/ 47Hz～63Hz/ 750VAMax |
|||||
| 工作環境 0～40℃0～80%RH | |||||
|
散熱 風冷散熱 |
|||||
| 輸出電壓過沖 小于1V | |||||
| 編程語言 SCPI(可編程儀器標準指令) | |||||
| 凈重 5.5kg | |||||
| 外形尺寸 212.6mm(寬)×132.6mm(高)×360mm(深) (8.4×5.2×14.2 inch) | |||||
