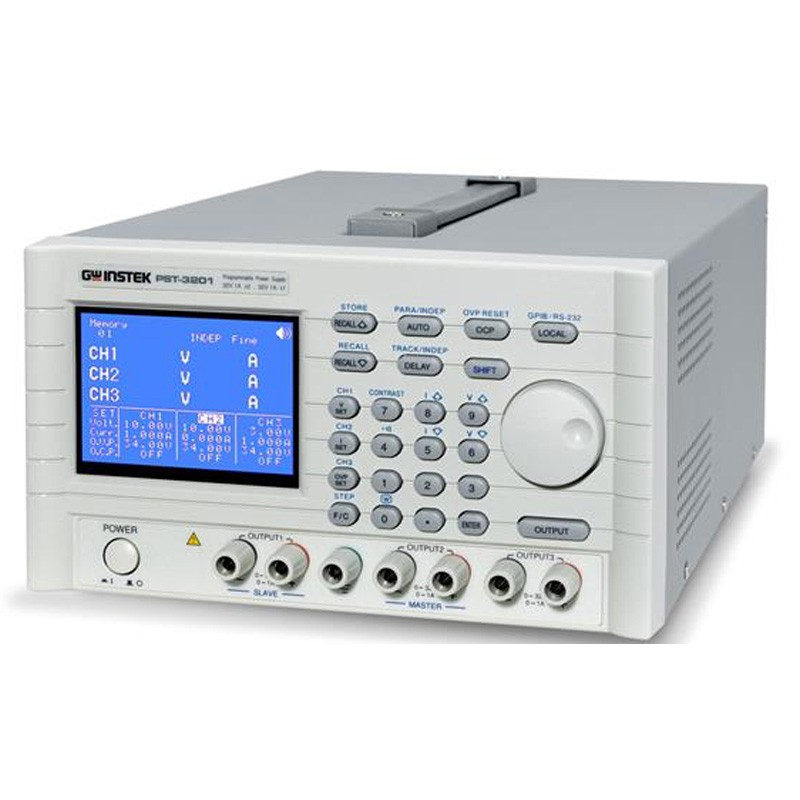

PST系列（線性）
產品介紹：
PST系列是三路輸出的可編程線性直流電源，有96
/ 158W 兩種功率的機型可選擇。過電壓、過電流和過溫度保護?？墒筆ST電源和負載免受意外損壞，高解析度可達到10mV、1mA。192X128 LCD
顯示器可同時顯示多組設定及量測結果；智能型風扇控制有效降低噪音。輸出控制、儲存/呼叫、自動追蹤、自動串并聯操作和簡單的自動測試結構。SCPI命令集及LabVIEW驅動程序，可以透過RS-232或是GPIB介面提供編程控制或ATE開發測試軟體。PST系列豐富的編程控制介面、高解析度、多組輸出、自動操作功能，是產品測試或是機柜測試系統的選擇。
產品特點：
1.全數位化可程式介面，高解析度10mV、1mA
2.192 * 128 LCD 顯示幕，可同時顯示多組設定及量測結果
(可變更顯示模式)
3.視窗化直覺式智慧型操作介面，方便使用者操作
4.支持多組的立即按鍵
5.自動串并聯功能
6.高穩定度、低漂移
7.過電壓、過電流、過溫度保護
8.智慧型風扇控制(隨著輸出功率變換)
9.內建 Buzzer 作為警告提示
10.100組設定儲存
11.標準RS-232接口
12.選購接口：GPIB(IEEE 488.2)
產品規格：
|
型號 |
最大電流 |
最大電壓 |
功率 |
通道數 |
備注 |
標配接口 |
|
PST-3201 |
1A |
32V |
96W |
3 |
32V/1A *3 |
RS232 |
|
PST-3202 |
3A |
32V |
158W |
3 |
32V/2A*2,6V/5A |
RS232 |
技術指標：
| PST-3202 | PST-3201 |
| 輸出 |
| 電壓 |
0 ~ 32V x 2, 0 ~ 6V x 1 |
0 ~ 32V x 3 |
| 電流 |
0 ~ 2A x 2, 0 ~ 5A x 1 |
0 ~ 1A x 3 |
| 過電壓保護 |
0 ~ 33V x 2, 0 ~ 7V x 1 |
0 ~ 33V x 3 |
| 負載變動率 |
| 電壓 |
< 3mV |
| 電流 |
< 3mA |
| 電源變動率 |
| 電壓 |
< 3mV |
| 電流 |
< 3mA |
| 分辨率 |
| 電壓 |
10mV ( 20mV 額定電壓 > 36V ) |
| 電流 |
1mA ( 2mA 額定電流 > 3.5A ) |
| 過電壓保護 |
10mV ( 20mV 額定電壓 > 36V ) |
|
編程精確度(25 + 5°C) |
| 電壓 |
≤0.05% + 20mV |
| 電流 |
< 0.1% + 5mA |
| 過電壓保護 |
< 0.05% + 10mV |
|
漣波&噪聲(20Hz~20MHz) |
| 電壓 |
漣波：< 1mVrms / 3mVp-p噪聲：< 2mVrms / 30mVp-p |
| 電流 |
< 3mArms ( < 5mArms 額定電流 > 3.0A ) |
| 溫度系數(0 ~
40°C) |
| 電壓 |
< 100ppm + 3mV |
| 電流 |
< 150ppm + 3mA |
| 讀值分辨率 |
| 電壓 |
10mV ( 20mV 額定電壓 > 36V ) |
| 電流 |
1mA ( 2mA 額定電流 > 3.5A ) |
|
讀值準確度(25 + 5°C) |
| 電壓 |
< 0.05% + 10mV ( + 20mV 額定電壓 > 36V ) |
| 電流 |
< 0.1% + 5mA |
| 讀值溫度系數 |
| 電壓 |
< 100ppm + 10mV ( + 20mV 額定電壓 > 36V ) |
| 電流 |
< 150ppm + 10mA |
| 響應時間 |
| 電壓上升 |
10% ~ 90%：< 100mS |
| 電壓下降 |
90% ~ 10%：< 100mS |
| 漂移 |
| 電壓 |
< 100ppm + 10mV ( + 20mV 額定電壓 > 36V ) |
| 電流 |
< 150ppm + 10mA |
| 串聯同步操作 |
| 串聯同步誤差 |
< 0.1% + 20mV |
| 串聯(負載) |
< 20mV |
| 并聯同步操作 |
|
編程精確度(25+5°C) |
電壓：< 0.05% + 10mV ( + 20mV 額定電壓 > 36V )電流：≤0.1% + 10mA過電壓保護：< 0.05%
+ 20mV |
| 存儲器 |
| 保存/調取, |
100 組 |
| 計時器 |
| 設置時間 |
0.1秒 ~ 99分59秒 (最大 99分59秒共100組) |
| 分辨率 |
0.1秒 |
| 功能 |
循環輸出（自動按步進行） |
| 接口 |
|
標配：RS-232C；選配：GPIB (IEEE 488.2) |
| 電源 |
|
AC 100V/120V/220V/240V+10%, 50/60Hz |
| 尺寸&重量 |
|
230(寬) x 140(高) x 380(長) mm;約 10kg |
