產品介紹：
PEL-2000A可編程直流電子負載，此電子負載可以工作在定電流、定電壓、定電阻模式下，還可仿真各種動態負載狀況，透過序列功能進行負載電壓、電流、負載的上升及下降斜率、電流準位、持續時間等參數來編輯負載波形，同時提供外部波形信號控制以及V&I監測功能，測試參數及狀態的存儲可高達120組，系統可根據自動測試需求，隨時由儀器內部的儲存單元EEPROM中呼叫出來使用。

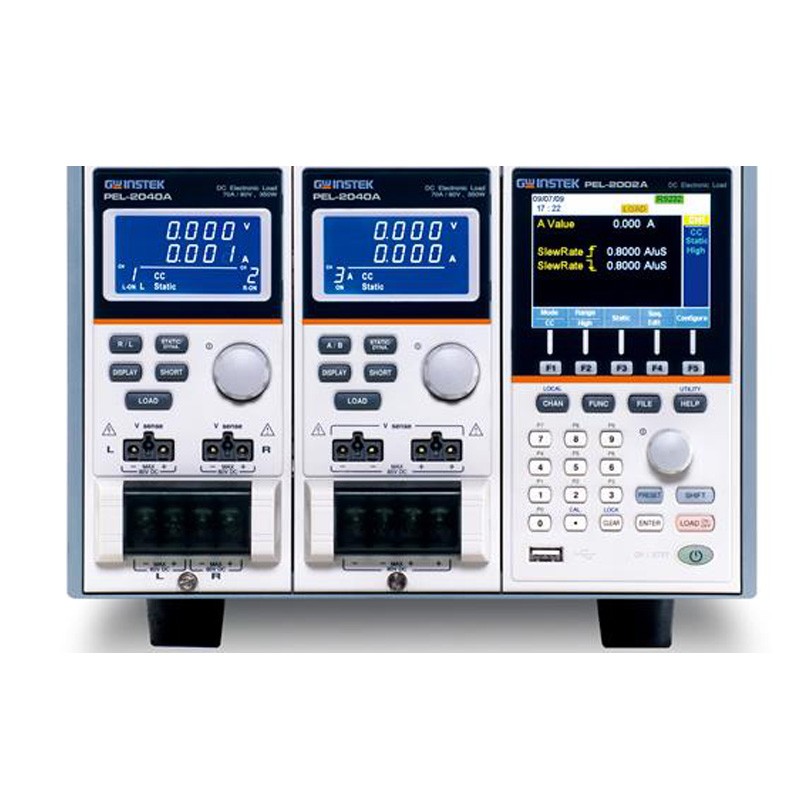

PEL-2000A系列包含兩種主控含機框PEL-2002A(可容納雙模塊)與PEL-2004(可容納四模塊)，采用模組化設計，協助使用者保留未來可能會運用到更高功率需求的擴充性，目前提供4款負載模組分別為：PEL-2020A(200W雙信道負載模塊100W*2
; PEL-2030A (280W雙信道負載模塊30W+ 250W) ;
PEL-2040A(350W單信道負載模塊);PEL-2041(350W單信道負載模塊)]，以PEL-2004A來代表最多可以組成8個通道同步使用，功率范圍200W~350W，電流范圍0~70A，電壓范圍1~500V，使用者可依據實際需求，選擇的負載模組及控制模組進行組合或自組負載系統，可同步執行多組電子負載模組拉載的應用，同時每個模組采用隔離與地浮接方式，避免造成短路回路
; 現今綠能產業蓬勃發展，PEL-2000A
系列符合各式消費性電子及車用能源設備測試的需求，透過外部扁平電纜并聯控制功能，最多可以同時控制五個主機框，并讓總體的總使用功率達到7kVA。
PEL-2000A系列配備RS232、USB、GPIB(選配)接口、GO/NG接口，同時還配備了驅動程序和針對LabView、VB、C、C++等相關測試軟件范例。PEL-2000A系列主要應用于多信道或單信道輸出的AC/DC電源、DC/DC電源模塊、充電器及電源類電子組件性能的測試，對設計研發、生產線測試及產品檢測作業上提供快速有效的測試方案，同時具有的OPP、OCP、OVP、OTP、低壓保護以及正反向極性保護功能，更大幅提高了產品的可靠性、是工程測試及自動測試環境得以信賴的產品。
產品特點：
10組預置內存
可并行操作
支持負載模擬的序列功能
外部波形控制功能
高精度和高分辨率
可變轉換速率
高達8通道的多通道輸出
過功率/過電流/過電壓/過溫保護
延遲控制
USB接口，支持RS-232C,GPIB(選配）
120組設置內存
產品規格：
| 型號 | 操作電壓 | 操作電流 | 功率 | 通道數 | 標配接口 |
| PEL-2020A | 1-80V | 20A | 100W/100W | 2 | USB/RS232 |
| PEL-2030A | 1-80V | 5/40A | 30W/250W | 2 | USB/RS232 |
| PEL-2040A | 1-80V | 70A | 350W | 1 | USB/RS232 |
| PEL-2041A | 2.5-500V | 10A | 350W | 1 | USB/RS232 |
技術指標：
| PEL-2020A | PEL-2030A | PEL-2040A | PEL-2041A | ||||||
| 通道 | L/R | L/R | 左 | 右 | 右 | 單 | 單 | 單 | 單 |
| 檔位 | 低 | 高 | N/A | 低 | 高 | 低 | 高 | 低 | 高 |
| 功率 | 100W | 100W | 30W | 250W | 250W | 350W | 350W | 350W | 350W |
| 電流 | 0~2A | 0~20A | 0~5A | 0~4A | 0~40A | 0~7A | 0~70A | 0~1A | 0~10A |
| 電壓 | 0~80V | 0~80V | 1~80V | 1~80V | 1~80V | 0~80V | 0~80V | 0~500V | 0~500V |
| 最小操作電壓 | 0.4V 在2A | 0.8V 在20A | 0.8V 在5A | 0.4V 在4A | 0.8V 在40A | 0.4V 在7A | 0.8V 在70A | 0.4V 在1A | 0.8V 在10A |
| (DC)(Typ.) | 0.2V 在1A | 0.4V 在10A | 0.4V 在2.5A | 0.2V 在2A | 0.4V 在20A | 0.2V 在3.5A | 0.4V 在35A | 0.2V 在0.5A | 0.4V 在5A |
| 靜態模式 | |||||||||
| 定電流模式 | |||||||||
| 操作范圍 | 0~2A | 0~20A | 0~5A | 0~4A | 0~40A | 0~7A | 0~70A | 0~1A | 0~10A |
| 設置范圍 | 0~2.04A | 0~20.4A | 0~5.1A | 0~4.08A | 0~40.8A | 0~7.14A | 0~71.4A | 0~1.02A | 0~10.2A |
| 分辨率 | 0.1mA | 1mA | 0.125mA | 0.1mA | 1mA | 0.2mA | 2mA | 0.05mA | 0.5mA |
| 精度 | ±(0.1%設定值+0.1%F.S.) | ±(0.1%設定值+0.2%F.S.) | ±(0.1%設定值+0.1%F.S.) | ±(0.1%設定值+0.1%F.S.) | ±(0.1%設定值+0.2%F.S.) | ±(0.1%設定值+0.1%F.S.) | ±(0.1%設定值+0.2%F.S.) | ±(0.1%設定值+0.1%F.S.) | ±(0.1%設定值+0.2%F.S.) |
| 定電阻模式 | |||||||||
| 操作范圍 | 0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V) | 0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V) | 0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V) | 0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V) | 1.25Ω~5kΩ(350W/125V);50Ω~200KΩ(350W/80V) | ||||
| 設置范圍 | 0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V) | 0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V) | 0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V) | 0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V) | 1.25Ω~5kΩ(350W/16V);50Ω~200KΩ(350W/80V) | ||||
| 分辨率 | 0.333mS(100W/16V);6.667μS(100W/80V) | 83.333μS(30W/16V);1.666μS(30W/80V) | 0.666mS(250W/16V);13.333μS(250W/80V) | 1mS(350W/80V);20μS(350W/80V) | 20μS(350W/125V);0.5μS(350W/500V) | ||||
| 精度 | 300Ω: ±(0.2%設定值+0.1S)；15KΩ: ±(0.1%設定值+0.01S) | 1.2KΩ: ±(0.2%設定值+0.1S)；60KΩ: ±(0.1%設定值+0.01S)(≥2.5V 在輸入) | 150Ω: ±(0.2%設定值+0.1S)；7.5KΩ: ±(0.1%設定值+0.01S)(≥2.5V 在輸入) | 100Ω: ±(0.2%設定值+0.1S)；5KΩ: ±(0.1%設定值+0.01S)(≥2.5V 在輸入) | 5kΩ: ±(0.2%設定值+0.02S)；200KΩ: ±(0.1%設定值+0.005S)(≥2.5V 在輸入) | ||||
| 定電壓+定電流模式 | |||||||||
| 操作范圍 | 1~80V | 2.5~500V | |||||||
| 設置范圍 | 0~81.6V | 0~510V | |||||||
| 分辨率 | 2mV | 10mV | |||||||
| 精度 | ±(0.05%設定值+0.1%F.S.) | ±(0.05%設定值+0.1%F.S.) | |||||||
| 電流設置范圍 | 0~20A | 0~5A | 0~40A | 0~70A | 0~10A | ||||
